Feimuaide les acheteurs d'automatisation industrielle à se procurer les composants essentiels du système de contrôle, y compris leAllen Bradley 1785-ENETModule d'interface Ethernet, conçu pour ajouter des capacités de communication Ethernet aux contrôleurs PLC-5 compatibles. Comprendre ses spécifications, ses exigences d'installation et sa compatibilité est essentiel pour maintenir une communication fiable dans les environnements d'automatisation existants.

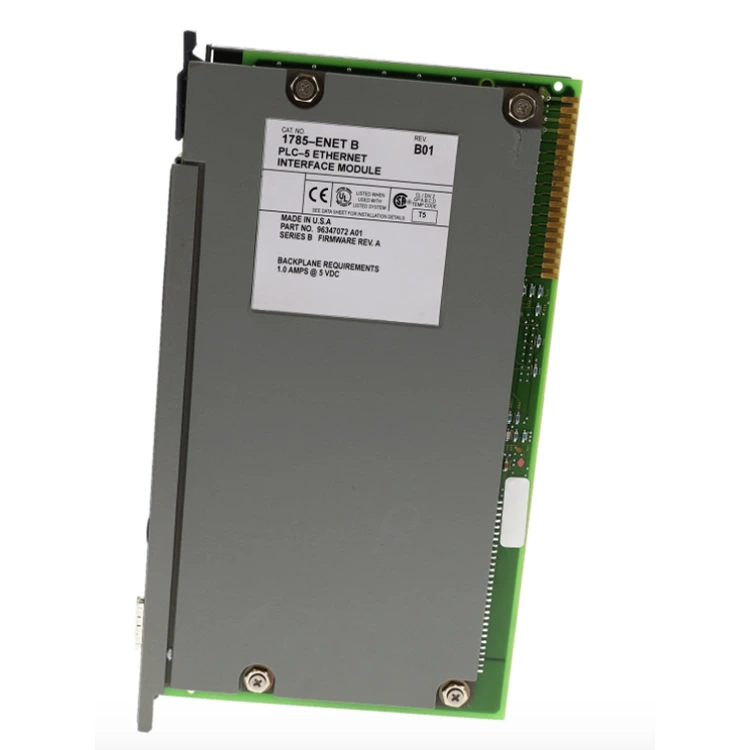

L'Allen Bradley 1785-ENET est un module d'interface Ethernet développé pour les systèmes de contrôle Allen-Bradley PLC-5 compatibles. Il permet la communication entre les contrôleurs pris en charge et les ordinateurs hôtes via Ethernet TCP/IP, aidant ainsi les installations industrielles à intégrer les équipements existants aux systèmes de supervision et aux postes de travail d'ingénierie. Ce guide explique ses principes de fonctionnement, ses principales fonctionnalités, ses spécifications techniques, ses scénarios d'application, ses considérations d'installation et ses contrôles d'achat. Le fabricant ayant abandonné le module en 2017, les acheteurs doivent accorder une attention particulière à l'authenticité du produit, à la révision du matériel, à la compatibilité et à la disponibilité du support technique avant de passer une commande.
L'Allen Bradley 1785-ENET est un module d'interface Ethernet PLC-5 de la famille de produits Allen-Bradley associée à Rockwell Automation. Son objectif principal est de fournir des capacités de communication Ethernet aux processeurs PLC-5 pris en charge, permettant aux équipements de contrôle industriel d'échanger des données avec d'autres contrôleurs et ordinateurs hôtes sur un réseau TCP/IP.
Dans les installations de fabrication établies, les contrôleurs PLC-5 peuvent toujours exécuter des processus de production essentiels. Le remplacement d'une plate-forme de contrôle complète peut impliquer des travaux d'ingénierie, des coûts d'équipement, des temps d'arrêt et des exigences de validation importants. L'ajout d'une interface de communication compatible peut donc être une option pratique lorsqu'un système existant a besoin d'une connectivité réseau et que le fonctionnement continu est une priorité.
Le 1785-ENET est conçu pour se connecter à un processeur PLC-5 compatible à l'aide d'un agencement de connecteurs dédié. Il communique via le canal de processeur 3A plutôt que de fonctionner comme un adaptateur Ethernet autonome conventionnel sur le fond de panier d'E/S 1771.
Selon les informations produit du fabricant, le module a été abandonné le 18 mai 2017. Par conséquent, il est particulièrement pertinent pour la maintenance des systèmes existants, le remplacement des pièces de rechange et les installations PLC-5 existantes plutôt que pour les nouveaux projets d'automatisation nécessitant une plate-forme de génération actuelle.
Pour plus de détails techniques, consultez la page produit officielle 1785-ENET et le manuel d'utilisation du module d'interface Ethernet PLC-5.
Le module fournit un chemin de communication Ethernet pour les processeurs PLC-5 pris en charge. Cela permet au contrôleur d'échanger des informations avec des ordinateurs hôtes compatibles et d'autres équipements de contrôle en réseau sans nécessiter un remplacement immédiat de l'ensemble de l'architecture d'automatisation.
La mise en réseau TCP/IP prend en charge la communication entre les contrôleurs industriels et les applications informatiques. En fonction de la configuration du système et de la compatibilité logicielle, les ingénieurs peuvent utiliser l'interface de communication pour la messagerie du contrôleur, l'accès aux données, les diagnostics et certaines fonctions de supervision.
Les usines existantes combinent fréquemment des automates programmables, des interfaces opérateur, des postes de travail d'ingénierie et des applications de supervision. Le 1785-ENET peut aider à connecter les équipements PLC-5 pris en charge à une infrastructure Ethernet tout en préservant les processus de contrôle établis.
La documentation technique du fabricant répertorie la prise en charge de jusqu'à 64 connexions simultanées par module. La capacité de communication réelle disponible pour une application dépend de la conception du réseau, de la configuration du contrôleur, du logiciel et des exigences des appareils connectés.
La plate-forme documentée comprend des fonctionnalités de gestion de réseau telles que le protocole SNMP (Simple Network Management Protocol), ainsi que des fonctions de diagnostic décrites dans le manuel du produit. Ces fonctionnalités peuvent aider les équipes de maintenance à enquêter sur les conditions de communication et à gérer les configurations réseau établies.
Avant d'acheter un Allen Bradley 1785-ENET, les acheteurs doivent comparer l'identification du produit, l'interface physique, les exigences électriques et la disposition d'installation avec le système de contrôle existant. Le tableau suivant résume les spécifications de référence documentées pour le module d'interface Ethernet PLC-5 d'origine.
| Spécification | Informations de référence |
|---|---|
| Numéro de catalogue | 1785-ENET |
| Type de produit | Module d'interface Ethernet PLC-5 |
| Famille de produits | Allen Bradley PLC-5 |
| Protocole de communication | Ethernet utilisant TCP/IP |
| Canal de communication | Canal du processeur 3A |
| Interface Ethernet d'origine | Port émetteur-récepteur AUI 15 broches |
| Connexions simultanées | Jusqu'à 64 par module |
| Définitions non sollicitées | Jusqu'à 512 par module, comme documenté |
| Courant du fond de panier | 2,2 A, selon le manuel d'utilisation original |
| Dissipation thermique | 37,54 BTU/heure, selon le manuel d'utilisation d'origine |
| Température de fonctionnement | 0°C à 60°C (32°F à 140°F) |
| Température de stockage | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative | 5 % à 95 %, sans condensation |
| Poids approximatif | 0,95 kg (2,1 livres) |
| Statut du cycle de vie du fabricant | Discontinué |
Note technique :Ces chiffres font référence au matériel 1785-ENET documenté. Différents suffixes de catalogue ou révisions matérielles peuvent avoir différentes interfaces physiques ou spécifications. En particulier, ne présumez pas que chaque produit annoncé comme 1785-ENET possède un port RJ45 ou prend en charge la même méthode de connexion. Vérifiez l'unité exacte par rapport à sa plaque signalétique et à la documentation du fabricant applicable avant de commander ou d'installer.
L'Allen Bradley 1785-ENET est particulièrement pertinent lorsqu'un contrôleur PLC-5 compatible fait partie d'un système d'automatisation établi. Sa valeur dépend des exigences de communication de l'application et de l'état de l'infrastructure environnante.
Les lignes de production peuvent s'appuyer sur des contrôleurs PLC-5 pour coordonner les convoyeurs, les séquences de machines, les capteurs et les actionneurs. La connectivité Ethernet peut faciliter le transfert des données opérationnelles vers des ordinateurs de supervision compatibles, prenant en charge la surveillance et le dépannage sans nécessiter automatiquement un remplacement complet du système de contrôle.
Les installations industrielles collectent souvent des informations sur les contrôleurs pour une surveillance centralisée. Lorsque le contrôleur, le logiciel et la configuration réseau sont compatibles, l'interface peut prendre en charge l'échange de données avec les applications hôtes utilisées pour examiner l'état de l'équipement et les conditions du processus.
Pour les usines exploitant des machines plus anciennes, le maintien d’une architecture de communication existante peut s’avérer nécessaire pendant l’élaboration d’un plan de migration à long terme. Un module de remplacement approprié peut aider à résoudre un composant défaillant, à condition que sa révision matérielle et sa compatibilité soient confirmées.
Les ingénieurs peuvent avoir besoin d'accéder aux informations du contrôleur pendant la mise en service, les diagnostics ou la maintenance programmée. Une liaison Ethernet correctement configurée peut fournir une voie de communication pour les outils d'ingénierie et les fonctions de messagerie du contrôleur pris en charge.
Dans chaque cas, le module doit être traité comme un composant d’un système de communication plus vaste. La segmentation du réseau, le contrôle d'accès, la compatibilité des logiciels et les procédures de récupération documentées restent importants pour un fonctionnement industriel fiable.
Une installation correcte est essentielle pour une communication fiable et la protection du matériel de contrôleur existant. Le personnel d'automatisation qualifié doit consulter le manuel d'utilisation applicable avant d'installer ou de remplacer le module.
Ne forcez jamais la mise en place d'un connecteur et ne supposez jamais qu'un câble Ethernet peut se connecter directement au module sans l'émetteur-récepteur requis. Le manuel d'utilisation d'origine identifie une interface AUI à 15 broches, la connexion physique appropriée doit donc être confirmée pour l'unité exacte à installer.
Pour plus d’instructions, reportez-vous au manuel d’installation et de configuration du fabricant.
Étant donné que l'Allen Bradley 1785-ENET a été abandonné, l'approvisionnement nécessite plus que la simple comparaison des numéros de catalogue et des prix indiqués. Les acheteurs doivent évaluer l'adéquation de la pièce au système prévu et la capacité du fournisseur à fournir des informations claires sur le produit.
Demandez des photographies claires de l’étiquette du produit et des connecteurs. Vérifiez si l'élément est le 1785-ENET d'origine ou une version associée avec un suffixe différent. Ne vous fiez pas uniquement à une photographie générique du produit ou au titre d’une annonce.
Précisez si l'unité proposée est neuve, d'occasion, remise à neuf ou réparée. Demandez quelle inspection ou test fonctionnel a été effectué, si les informations de série ou de catalogue peuvent être documentées et quelles conditions de garantie s'appliquent à l'article spécifique.
Fournissez au fournisseur le modèle de processeur PLC-5, la révision matérielle actuelle, la configuration de communication prévue et toutes les contraintes d'installation pertinentes. Ces détails aident à déterminer si le module proposé est approprié pour l'application.
Pour un composant abandonné, les engagements de livraison, les conditions de retour, l'assistance technique et les options de remplacement peuvent être aussi importants que le prix d'achat. Confirmez ces conditions par écrit avant d'émettre un bon de commande.
Une liste de contrôle pratique en matière d’approvisionnement comprend :
Feimu peut être contacté pour discuter des exigences d'approvisionnement pour l'Allen Bradley 1785-ENET et les composants d'automatisation industrielle associés. Les acheteurs doivent fournir les détails de leur application afin que la disponibilité, l'état et la compatibilité du produit puissent être examinés avant de finaliser une commande.
Le 1785-ENET est un module d'interface Ethernet pour les contrôleurs PLC-5 compatibles. Il fournit des capacités de communication TCP/IP permettant de connecter les contrôleurs pris en charge à d'autres périphériques PLC-5 et ordinateurs hôtes.
Non. Rockwell Automation répertorie le 1785-ENET comme étant abandonné, avec une date d'arrêt fixée au 18 mai 2017. Les acheteurs doivent généralement étudier les stocks existants disponibles, les options de réparation ou un remplacement technique adapté à leur application.
La documentation originale du module identifie la communication Ethernet via un port émetteur-récepteur AUI à 15 broches. Les acheteurs doivent vérifier le suffixe exact du catalogue et la révision matérielle, car les versions associées peuvent utiliser des interfaces physiques différentes.
Non. La compatibilité dépend de la famille de processeurs spécifique, du numéro de catalogue, de la série, du micrologiciel et de la configuration d'installation. Consultez les informations de compatibilité du fabricant et le manuel d'utilisation avant d'acheter un remplacement.
Vérifiez le numéro de catalogue, la révision, les connecteurs physiques, l'état du produit, la compatibilité, les enregistrements de tests, la garantie et les conditions de livraison. Pour une pièce discontinuée, il est particulièrement important d'obtenir des photographies claires et une confirmation écrite de l'unité proposée.
Il peut prendre en charge l'intégration avec un réseau Ethernet lorsque le contrôleur, le logiciel de communication, l'interface physique et la configuration réseau sont compatibles. Cependant, il ne faut pas supposer qu’il prend en charge tous les protocoles ou fonctionnalités réseau modernes. Évaluez la configuration système requise complète avant la mise en œuvre.
L'Allen Bradley 1785-ENET reste un composant pertinent pour certaines installations PLC-5 existantes qui nécessitent une communication Ethernet. Comprendre ses capacités TCP/IP, son interface AUI d'origine, ses spécifications électriques, ses exigences d'installation et son statut de cycle de vie abandonné aide les équipes de maintenance à prendre de meilleures décisions techniques et d'approvisionnement. Des contrôles minutieux de compatibilité et des tests documentés peuvent réduire les risques associés au remplacement du matériel d'automatisation industrielle plus ancien.
Si vous recherchez l'Allen Bradley 1785-ENET ou recherchez des composants PLC-5 compatibles, Feimu est prêt à discuter de vos besoins. Partagez votre numéro de catalogue, votre modèle de contrôleur, la quantité requise et la destination de livraison pour vous aider à clarifier les options disponibles et les considérations techniques.S'il te plaîtContactez-nouspour les demandes de disponibilité des produits, les devis et l'assistance pour vos besoins en matière d'approvisionnement en pièces détachées pour l'automatisation industrielle.
