Allen-Bradley 2711P-T6C20Dest une interface homme-machine industrielle compacte conçue pour les opérateurs qui ont besoin d'un accès direct à l'état de la machine, aux paramètres de processus et aux fonctions de contrôle.FeimuTechnology fournit ce terminal PanelView Plus 600 pour les applications d'automatisation industrielle où une interaction fiable de l'opérateur, un montage sur panneau compact et une intégration Allen-Bradley établie sont des considérations importantes.
L'Allen Bradley 2711P-T6C20D est une interface opérateur PanelView Plus 600 dotée d'un écran couleur de 5,7 pouces, d'une résolution de 640 × 480, d'un fonctionnement par écran tactile et clavier et de capacités de communication série. Son format compact le rend adapté aux armoires électriques où l'espace d'installation est limité. Cet article explique ses principales spécifications, fonctions de communication, scénarios d'application, considérations d'installation, pratiques de maintenance et points d'achat pour aider les ingénieurs en automatisation et les équipes de maintenance à évaluer le terminal plus efficacement.
Table des matières
1. Qu'est-ce qu'Allen Bradley 2711P-T6C20D ?
2. Principales spécifications techniques
3. Pourquoi cette IHM est-elle adaptée au contrôle industriel ?
5. Comment fonctionne son système de communication ?
6. Que doivent vérifier les acheteurs avant d’acheter ?
7. Recommandations de maintenance et d'exploitation
8. Questions fréquemment posées
Qu'est-ce qu'Allen Bradley 2711P-T6C20D ?

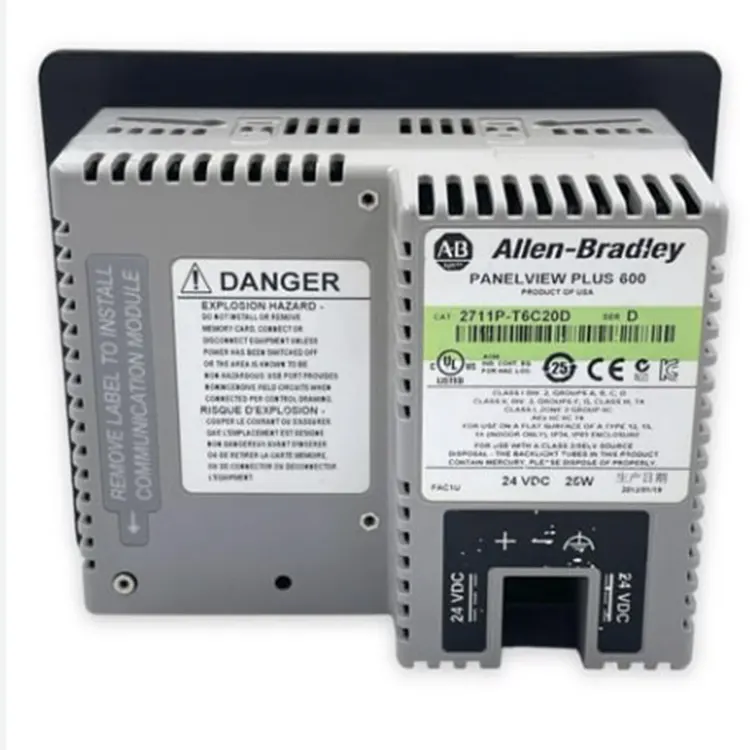

L'Allen Bradley 2711P-T6C20D appartient à la famille de terminaux opérateurs industriels PanelView Plus 600. Il combine un écran TFT couleur avec un écran tactile et une entrée par clavier, permettant aux opérateurs de surveiller les conditions de l'équipement et d'interagir avec les applications de contrôle directement depuis le panneau de la machine.
Son écran de 5,7 pouces et sa construction à montage sur panneau offrent une solution pratique pour les applications dans lesquelles une grande IHM n'est pas nécessaire ou lorsque l'espace de l'armoire de commande est restreint. Le modèle est également conçu autour des flux de travail d'automatisation industrielle plutôt que de l'informatique à usage général, ce qui rend l'interface appropriée pour les tâches de surveillance des machines et de paramétrage.
Selon les informations disponibles sur le produit, le terminal prend en charge le logiciel FactoryTalk View Machine Edition et fournit des interfaces de communication DH-485 et RS-232. Ces caractéristiques le rendent particulièrement pertinent pour les installations d'automatisation existantes qui utilisent des contrôleurs Allen-Bradley compatibles et des architectures de communication série.
Quelles sont les principales spécifications techniques ?
Comprendre les spécifications est essentiel avant de remplacer une IHM existante ou de concevoir un nouveau panneau de contrôle. Le tableau suivant résume les principaux paramètres fournis pour ce modèle.
| Paramètre | Spécification |
|---|---|
| Série de produits | PanelView Plus 600 |
| Afficher | TFT couleur de 5,7 pouces |
| Résolution | 640 × 480 VGA |
| Méthode de saisie | Écran tactile + clavier |
| Touches de fonction | 20 touches de fonction |
| Communication | DH-485 et RS-232 |
| Alimentation | 18 à 32 V CC |
| Consommation d'énergie maximale | 30 W |
| Logiciel de programmation | FactoryTalk View Édition Machine |
| Montage | Montage sur panneau |
| Température de fonctionnement | 0°C à 55°C |
| Température de stockage | -40°C à 85°C |
La documentation Rockwell Automation pour la gamme plus large PanelView Plus 6 identifie également le terminal tactile série 600 comme un appareil compact monté sur panneau, avec une découpe tactile d'environ 123 × 156 mm et une profondeur intégrée de 68 mm. Vérifiez toujours la configuration exacte du catalogue et la documentation technique actuelle avant de concevoir un remplacement ou une mise à niveau.
Pourquoi cette IHM est-elle adaptée au contrôle industriel ?
Installation compacte pour les armoires à espace limité
L’un des avantages pratiques d’un terminal de 5,7 pouces est son encombrement relativement réduit. Dans les machines compactes, les équipements de production et les armoires de commande de modernisation, les ingénieurs peuvent ne pas disposer de suffisamment d'espace pour une IHM grand format. Une interface opérateur plus petite peut fournir les fonctions de surveillance et de contrôle nécessaires sans nécessiter une refonte substantielle de l'armoire.
Entrée double opérateur
La combinaison de l'écran tactile et des touches physiques offre une flexibilité pendant le fonctionnement. L'interaction tactile peut être utilisée pour les écrans graphiques et la sélection des paramètres, tandis que les touches de fonction physiques peuvent fournir un accès direct aux commandes fréquemment utilisées.
- Accès direct aux fonctions de commande fréquemment utilisées
- Surveillance graphique du processus via l'écran couleur
- Convient aux interfaces de paramétrage
- Pratique pour les postes de commande industriels
Communication industrielle établie
Les interfaces DH-485 et RS-232 peuvent être utiles dans les systèmes d'automatisation existants qui reposent sur la communication série. Ceci est particulièrement important pour les projets de maintenance où le remplacement d'une IHM ne devrait pas nécessiter de modifications inutiles de l'API ou de l'architecture de contrôle environnante.
Où peut-il être utilisé ?
Le terminal peut être envisagé pour une gamme d'environnements d'automatisation industrielle où les opérateurs ont besoin d'une interface locale pour l'état de la machine et les paramètres de contrôle. Les applications typiques incluent :
- Machines de production et d'assemblage
- Équipement de transformation des aliments et des boissons
- Systèmes de traitement de l'eau
- Matériel d'emballage et de manutention
- Lignes de production automobile
- Armoires de commande industrielles
- Projets de modernisation de machines
- Applications de remplacement d'IHM héritées
Par exemple, une machine de production compacte peut utiliser l'IHM pour afficher l'état de fonctionnement, les alarmes, les valeurs de processus et les paramètres de l'équipement. Les opérateurs peuvent alors interagir localement avec la machine au lieu de dépendre d’un terminal informatique distinct.
Toutefois, pour les projets de rénovation, la compatibilité des applications doit être soigneusement vérifiée. Le protocole du contrôleur, le fichier d'application existant, la configuration de communication, le micrologiciel, les exigences électriques et la découpe du panneau doivent tous être examinés avant l'achat.
Comment fonctionne son système de communication ?
La compatibilité de communication est l’un des facteurs les plus importants lors de la sélection d’une IHM industrielle. La configuration 2711P-T6C20D est associée aux communications DH-485 et RS-232, lui permettant de fonctionner au sein d'architectures de contrôle existantes adaptées.
Communication DH-485
Le DH-485 était largement utilisé pour la communication entre les contrôleurs Allen-Bradley compatibles et les interfaces opérateur. Dans un système existant, les ingénieurs doivent confirmer le modèle de contrôleur, l'adressage des nœuds, les paramètres de communication, les exigences en matière de câbles et la topologie du réseau avant de connecter l'IHM.
Communication RS-232
RS-232 fournit une méthode de communication série point à point qui peut être utile pour la configuration, la programmation ou la communication avec des appareils externes compatibles. Les paramètres de communication réels doivent être déterminés à partir de l'application spécifique et de l'équipement connecté.
Intégration de FactoryTalk View ME
FactoryTalk View Machine Edition est un élément important de l'écosystème PanelView Plus. Les développeurs d'applications peuvent créer des écrans d'opérateur, des alarmes, des balises, des structures de navigation et des interfaces de contrôle pour les terminaux pris en charge. Avant de transférer une application existante, les ingénieurs doivent vérifier les versions et la compatibilité des logiciels plutôt que de supposer que chaque projet FactoryTalk peut être transféré sans modification.
Que doivent vérifier les acheteurs avant d’acheter ?
Les composants d’automatisation industrielle nécessitent plus qu’une simple correspondance de numéro de modèle. Une évaluation d'achat appropriée doit prendre en compte à la fois la compatibilité technique et l'état de l'approvisionnement.
1. Confirmez le numéro de catalogue exact
Les terminaux PanelView Plus peuvent avoir des numéros de modèle similaires tout en différant par la taille de l'écran, les interfaces de communication, la configuration des entrées ou d'autres caractéristiques. Confirmez le numéro de catalogue complet par rapport à la plaque signalétique existante et à la documentation d'application.
2. Vérifiez la compatibilité électrique
Vérifiez la plage d'entrée CC requise, la consommation électrique, la disposition de mise à la terre et l'alimentation électrique de l'armoire. Un remplacement doit être électriquement compatible avec le système de contrôle existant.
3. Vérifiez les dimensions mécaniques
Les dimensions de découpe du panneau et la profondeur de montage sont particulièrement importantes pour les applications de rénovation. Un terminal peut être électriquement compatible mais nécessiter néanmoins une modification de l'armoire si ses dimensions physiques diffèrent de l'unité existante.
4. Vérifiez les exigences de communication
Confirmez si l'application dépend du DH-485, du RS-232 ou d'une autre architecture de communication. Le matériel de communication à lui seul ne garantit pas la compatibilité des applications ; la configuration du logiciel et du contrôleur doit également être prise en compte.
5. Évaluer l'état et la traçabilité du produit
Lors de l'achat d'équipements d'automatisation existants, les acheteurs doivent préciser si l'unité est neuve, remise à neuf, utilisée ou fournie dans son emballage d'origine. Les numéros de série, les étiquettes, les photographies, les procédures de test et les conditions de garantie peuvent fournir des informations supplémentaires pour les décisions d'achat.
Comment les opérateurs peuvent-ils entretenir le terminal ?
Une maintenance préventive simple peut contribuer à préserver la convivialité de l’IHM et à réduire les problèmes opérationnels évitables. Les pratiques recommandées comprennent :
- Nettoyez l'écran avec un chiffon doux et sec.
- Évitez les objets pointus qui pourraient endommager la surface de l'écran tactile.
- Gardez les voies de ventilation de l’armoire exemptes de poussière excessive.
- Inspectez les câbles et les connecteurs lors de la maintenance programmée.
- Surveillez les comportements d’affichage, de contact ou de communication inhabituels.
- Sauvegardez les fichiers importants de l’application HMI et les informations de configuration.
- Suivez la documentation de service du fabricant applicable pour le remplacement de la batterie et tout autre entretien interne.
Pour les équipements qui ne sont plus pris en charge ou qui approchent de la fin de leur durée de vie, il est particulièrement utile de maintenir une stratégie de sauvegarde documentée. La conservation des fichiers d'application, des paramètres de communication, des informations de câblage et des enregistrements des pièces de rechange peut rendre le dépannage futur considérablement plus efficace.
Foire aux questions sur Allen-Bradley 2711P-T6C20D
De quel type d'appareil est l'Allen Bradley 2711P-T6C20D ?
Il s'agit d'une interface opérateur industrielle de la famille PanelView Plus 600. Il fournit une interface d'affichage et d'entrée locale pour surveiller et interagir avec les équipements d'automatisation compatibles.
Quelle est la taille d'affichage de ce modèle ?
Le modèle est spécifié avec un écran TFT couleur de 5,7 pouces et une résolution VGA de 640 × 480 dans les informations produit examinées pour cet article.
Est-ce qu'il prend en charge le fonctionnement de l'écran tactile ?
Oui. La configuration utilise la saisie sur écran tactile ainsi que le fonctionnement d'un clavier physique/touche de fonction, permettant aux opérateurs d'utiliser à la fois des commandes graphiques et physiques.
Quelles interfaces de communication sont associées à ce modèle ?
Les informations sur le produit Feimu identifient la communication DH-485 et RS-232. Les acheteurs doivent vérifier la configuration matérielle exacte par rapport à la plaque signalétique et à la documentation technique applicable avant l'installation.
Quel logiciel est utilisé pour programmer le terminal ?
Les informations sur le produit identifient FactoryTalk View Machine Edition comme environnement de programmation. La compatibilité des versions logicielles doit être vérifiée lors de la migration d’une application existante.
Ce modèle est-il adapté aux projets de rénovation ?
Il peut être envisagé pour des applications de mise à niveau appropriées, en particulier lorsque le système existant utilise déjà une architecture de communication PanelView et Allen-Bradley compatible. Les ingénieurs doivent vérifier la compatibilité électrique, mécanique, de communication, du micrologiciel et du logiciel avant le remplacement.
Conclusion : comment évaluer cette IHM industrielle ?
L'Allen Bradley 2711P-T6C20D combine une interface opérateur compacte de 5,7 pouces, une entrée par écran tactile et clavier, des capacités de communication industrielle et une compatibilité avec l'écosystème PanelView Plus. Son format compact peut être utile pour les panneaux de commande de machines, la maintenance de systèmes existants et les applications de modernisation où l'espace dans l'armoire et l'architecture de communication existante sont des considérations importantes.
Pour l'approvisionnement, les étapes les plus importantes consistent à confirmer le numéro de catalogue complet, les spécifications techniques, les dimensions physiques, les exigences de communication, la compatibilité des logiciels et l'état du produit. Feimu Technology fournit des informations sur les produits et une assistance en matière d'approvisionnement aux clients évaluant des composants d'automatisation industrielle. Si vous vérifiez la disponibilité, la compatibilité, les prix ou les options de remplacement pour votre projet d'automatisation,Contactez-nouspour discuter de vos besoins et recevoir des détails sur les produits et une assistance à l'achat.
