Allen Bradley 1769 IQ32

L'Allen Bradley 1769 IQ32 est un module d'entrée numérique CC haute densité à 32 points. Il convient à la collecte de commutateurs de proximité et de signaux de capteurs photoélectriques dans des applications à grande échelle et est largement utilisé dans les chaînes d'assemblage automobile à l'étranger, le transport de matériaux et les lignes de production de traitement automatisé. Feimu Technology a été profondément impliqué dans le domaine du contrôle industriel étranger et est un fournisseur mondial fiable de pièces de rechange.

Tous les modules entrants sont soumis à une détection séquentielle du signal de canal et à un test en ligne du bus de fond de panier. Tous les produits défectueux présentant des dommages aux canaux, un vieillissement latent ou une remise à neuf sont strictement éliminés. Aucun débogage supplémentaire n'est nécessaire à l'arrivée, et ils peuvent être directement installés et remplacés, répondant pleinement aux exigences d'utilisation des usines étrangères en matière de maintenance d'urgence et de reprise rapide de la production.



Avantage essentiel

Entrée haute densité 32 points : un seul module peut collecter davantage de signaux sur site, réduisant ainsi le nombre de modules et l'espace d'installation.
Économisez de l'espace dans l'armoire de commande : convient aux équipements d'automatisation comportant un grand nombre de points d'E/S.
Fonctionnement stable et fiable : conception de qualité industrielle, adaptée à un environnement de fonctionnement continu à long terme.
Compatibilité du système CompactLogix : Peut être directement intégré à l'architecture d'E/S 1769.
Maintenance simple : Structure modulaire, facilitant le remplacement et l’extension.



Procédure de traitement des données

Signal d'entrée 24 V CC sur site → interface de borne d'entrée → circuit de protection/filtrage → circuit d'isolation photoélectrique → unité de détection d'état d'entrée → module de traitement de données → interface de bus 1769 → automate CompactLogix

Paramètres importants



Paramètre	Spécification
Modèle	1769 IQ32
Série	CompactLogix 1769
Type de produit	Module d'entrée CC numérique
Type d'entrée	Entrée numérique CC
Nombre d'entrées	32 points
Tension d'entrée nominale	24 V CC
Plage de tension de fonctionnement	10 ~ 30 V CC
Courant d'entrée	Env. 4,3 mA à 24 V CC
Temps de retard d'entrée	Env. 8 ms (ON/OFF)
Tension d'isolement	75 V CC (isolation continue)
Système d'E/S	1769 E/S compactes
Consommation d'énergie	Env. 115 mA à 5,1 V CC
Méthode d'installation	Montage sur rail DIN ou sur panneau
Méthode de communication	Via le bus Compact I/O 1769

Pourquoi nous choisir

Alors que la plupart des fournisseurs du marché n'effectuent qu'un simple tri d'apparence, Feimu Technology, en tant que fournisseur mondial de pièces de rechange AB abandonnées, a établi des normes de test exclusives pour les modules d'entrée haute densité tels que l'Allen Bradley 1769 IQ32.

Nous éliminons les pièces reconditionnées et réparées présentant des canaux vieillissants ou des points défectueux. Avant que chaque module ne quitte l'entrepôt, nous effectuons la vérification du bus de fond de panier et effectuons des tests de mise sous tension point par point sur 32 canaux pour éviter les dangers fréquents sur site tels que la perte de signal et les points qui ne répondent pas. Nous fournissons également des dossiers de tests complets avec les marchandises. Il est compatible avec les processus d'approvisionnement à l'étranger, prend en charge plusieurs canaux de transport internationaux et peut fournir un ensemble complet de documents de déclaration en douane.

Nous avons approfondi la maintenance du système obsolète Compact I/O et pouvons fournir des références techniques de base pour aider les clients à gérer rapidement les pannes de signaux d'entrée numériques, minimisant ainsi au maximum les pertes de temps d'arrêt imprévues.



FAQ

T1. Quels appareils sur site peuvent être connectés ?

capteurs photoélectriques;
interrupteurs de proximité ;
interrupteurs de fin de course ;
interrupteurs à bouton-poussoir ;
Dispositifs de sortie relais ;
Signaux de retour d’information sur le fonctionnement de l’équipement.

Q2. Comment gérer l’état anormal du point d’entrée ?

Vérifiez l'alimentation 24 V DC sur place ;
Confirmez si le câblage des bornes d'entrée est correct ;
Vérifiez l'état de sortie du capteur ;
Vérifiez la connexion du terminal commun ;
Éliminez les interférences électromagnétiques sur site.

Q3. Comment résoudre si l'automate ne peut pas reconnaître ?

Confirmez la position d'installation correcte du module ;
Vérifiez la connexion du bus 1769 ;
Vérifiez la configuration du module Studio 5000 / RSLogix 5000 ;
Affichez les informations de diagnostic du contrôleur.

Q4. Est-ce qu'il prend en charge la saisie à grande vitesse ?

Le 1769 IQ32 est principalement utilisé pour l'acquisition générale d'entrées de quantités numériques. Si des applications d'impulsions ou de comptage à grande vitesse sont requises, un module d'entrée haute vitesse dédié doit être sélectionné.

Q5. Comment améliorer la stabilité du système ?

Utilisez une alimentation stable de 24 V CC ;
Gardez les lignes de signal d'entrée éloignées des câbles d'alimentation ;
Faites un bon travail de mise à la terre et de blindage ;
Vérifiez régulièrement le serrage des bornes.

Après réception de la marchandise, jugement d'authenticité

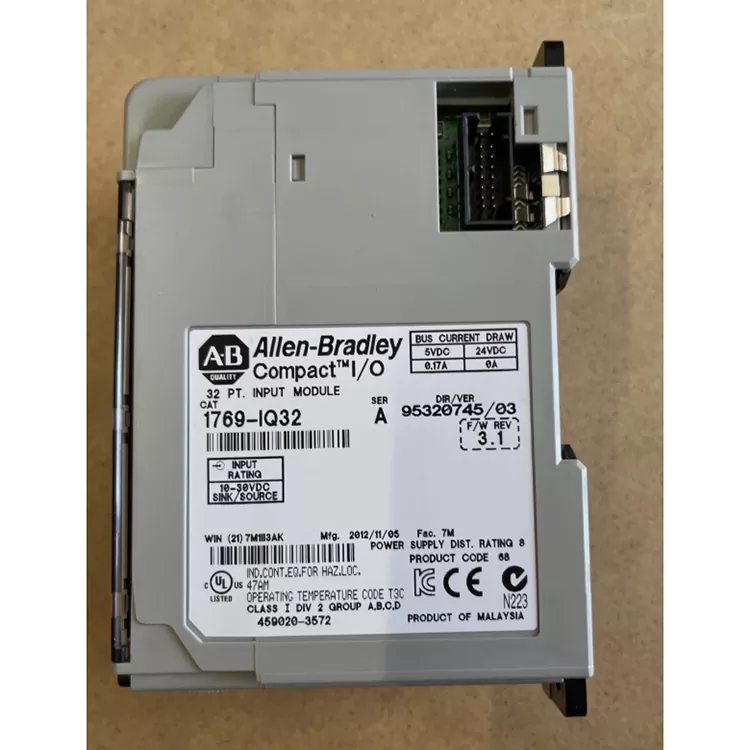

Vérification des étiquettes :
Confirmez que le modèle 1769 IQ32, l'identification Allen Bradley, le numéro de série, le numéro de produit et les informations sur le lot sont clairs et complets. Les données officielles montrent que le modèle est un module d'entrée numérique 32 points 24 V CC, qui peut être utilisé comme base de vérification des paramètres.
Contrôle d'apparence :
Vérifiez si le boîtier, le cache-bornes, les fermoirs et les vis de l'Allen Bradley 1769 IQ32 sont en bon état et s'il n'y a aucune trace de démontage, de rénovation, d'ablation ou d'usure évidente.
Interface à vérifier :
Vérifiez l'interface de connexion du bus 1769, le terminal est normal, pas d'oxydation, de déformation ou de dommage.
Paramètre à vérifier :
Confirmé : saisie de 32 points ; Type d'entrée 24 V CC ; La plage d'entrée est d'environ 10 ~ 30 V CC ; La taille de l'apparence et la disposition des terminaux sont conformes aux données officielles.
Test informatique :
Lors de l'installation du système CompactLogix, vous pouvez identifier le module PLC confirmé et la réponse du signal d'entrée de test point par point est normale.
Conservation des données
Conservez les photos des produits, les photos des étiquettes, les enregistrements de tests et les informations d'usine pour le suivi.
