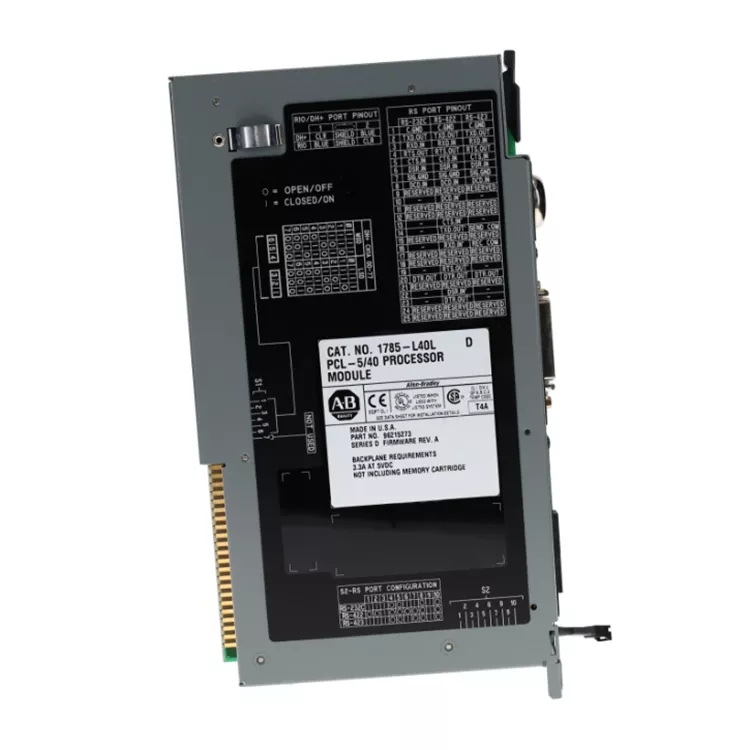

Allen Bradley 1785 L40L

L'Allen Bradley 1785 L40L est équipé de 48 Ko de mémoire de programme SRAM et prend en charge un maximum de 4 096 points de contrôle d'E/S. Il est compatible avec les interfaces de communication DH+, E/S distantes et RS232 et peut être étendu jusqu'à 61 racks d'E/S. Il convient aux systèmes de contrôle de terrain de grande et moyenne taille avec une logique complexe et des sites dispersés. En tant que fournisseur d'origine, Feimu Technology a effectué des tests complets sur les modules en stock, y compris le vieillissement du matériel, la connexion de communication et la lecture et l'écriture logiques, afin d'éliminer les problèmes courants tels que les fuites de batterie et le vieillissement des contacts du fond de panier qui surviennent dans les produits abandonnés. Les modules peuvent être directement utilisés dans le cadre 1771 existant sans nécessiter de modification supplémentaire du programme original du projet.

Principaux avantages et arguments de vente

Architecture mature PLC-5 : adaptée aux systèmes de contrôle d’automatisation industrielle traditionnels.

Performances de contrôle stables : répond aux exigences du contrôle industriel continu.

Forte capacité de traitement des programmes : Applicable aux programmes de contrôle de moyenne et grande taille.

Maintenance et remplacement faciles : peut être utilisé pour la maintenance des processeurs système PLC-5 existants.

Valeur de cycle de vie élevée : prolonge la période d'utilisation de l'équipement d'origine grâce au remplacement des pièces de rechange.

La structure interne

L'Allen Bradley 1785 L40L interne se compose principalement des pièces suivantes :

L'unité processeur CPU : programme de contrôle PLC et opération logique.

Unité de mémoire : stocke les programmes utilisateur, les tables de données et les données de fonctionnement du système.

Circuit de communication : responsable de l'échange de données réseau de DH+, d'E/S distantes, etc.

Interface de fond de panier : - 5 châssis connectés avec PLC, alimentation complète et transmission de données.

Circuit d'indication d'état : via l'affichage LED du processeur en cours d'exécution, des défauts et de l'état de la communication.

Circuit d'alimentation et de protection : pour fournir un circuit interne stable du module d'alimentation et une protection de base.

Relations structurelles :

CPU → Mémoire → Circuit de communication/contrôle → Interface fond de panier → Système PLC-5

Paramètres importants

Processus d'installation

Mise hors tension du système : coupez l'alimentation du rack PLC-5 et confirmez que l'équipement est complètement hors tension.

Installation du module : insérez Allen Bradley 1785 L40L dans l'emplacement du rack correspondant et fixez-le.

Connecter la communication : connectez les lignes de communication DH+ ou Remote I/O en fonction de la configuration du système.

Vérification de la mise sous tension : rétablissez l'alimentation et observez si l'indicateur d'état du processeur est normal.

Configuration de l'application : utilisez RSLogix 5 connecté au processeur, inspectez ou téléchargez le programme de contrôle.

Exécuter le test : confirmez que l'état du processeur, des E/S et de la communication est normal et mis en service.

FAQ

T1. Que faut-il faire si le module ne fonctionne pas normalement après la mise sous tension ?

Vérifiez l'alimentation du rack, l'état d'installation du module, le voyant du processeur, l'état du programme et l'état de la batterie.

Q2. Comment résoudre les problèmes de communication DH+ ?

Vérifiez le câble de communication, l'adresse du nœud, la connexion réseau, la configuration du terminal et le pilote de communication RSLinx.

Q3. Quelles données doivent être sauvegardées avant le remplacement ?

Il est recommandé de sauvegarder le programme API, la table de données, la configuration des E/S et les paramètres de communication.

Q4. Comment valider le fonctionnement normal du module ?

Effectuez le démarrage à la mise sous tension, le fonctionnement du processeur, la communication, la lecture et l'écriture du programme et les tests d'exécution continue.

Pourquoi nous as-tu choisi

Feimu Technology, en tant que fournisseur professionnel de pièces de rechange pour contrôle industriel, est profondément impliqué dans le domaine des pièces de rechange pour PLC abandonnées par Rockwell depuis de nombreuses années. Pour les modules rares abandonnés comme Allen Bradley 1785 L40L, nous avons établi un processus complet de sélection et d'inspection des pièces de rechange. Nous sélectionnons uniquement de bons produits d'origine démontés en usine, effectuons des tests complets, y compris des tests de mise sous tension, de communication et de charge, pour éviter les risques potentiels de vieillissement des composants et résolvons directement le problème de l'interruption de l'approvisionnement en pièces de rechange pour les anciennes lignes de production.

Il n’est pas nécessaire d’effectuer un long cycle de commande initial en usine. Les pièces détachées peuvent être livrées rapidement en stock. Il convient aux réparations d’urgence et aux réserves de pièces de rechange des anciennes lignes de production chimique et manufacturière. L'envoi est accompagné d'un rapport de test et fournit une assistance technique pour le service après-vente. Il peut être fourni pour des projets nationaux et internationaux, évitant ainsi les pièges des produits remis à neuf et contrefaits du marché, et réduisant les pertes de production causées par les temps d'arrêt des équipements pour les clients.

Cas clients et évaluations

Une grande usine de papier a connu une panne soudaine du processeur du système de contrôle PLC 5 et la ligne de production était confrontée à un arrêt. Il était difficile de trouver un 1785 L40L en bon état sur le marché. Après nous être connectés avec Feimu Technology, nous avons fourni des pièces de rechange prêtes à l'emploi et testées, et les avons envoyées en urgence. Après leur remplacement par le client, l'ensemble du système a été remis en service directement, évitant ainsi les pertes de production à long terme.

Évaluation du client : « Il est difficile de trouver l'approvisionnement des modèles abandonnés. Recevoir l'équipement qui fonctionne normalement après une utilisation unique permet d'économiser beaucoup de temps pour les essais et les erreurs.
