Comment Allen Bradley 2711P-T6C20D peut-il améliorer le contrôle des IHM industrielles et la visibilité des machines

Résumé de l'article :L'automatisation industrielle dépend d'interfaces homme-machine fiables qui permettent aux opérateurs de surveiller les équipements, de gérer les paramètres des processus, de répondre aux alarmes et de communiquer efficacement avec les systèmes de contrôle. En tant que terminal tactile pratique PanelView Plus 600, leAllen-Bradley 2711P-T6C20Dcombine un écran couleur, un fonctionnement sur écran tactile, des capacités de communication Ethernet et série et une entrée d'alimentation 24 V CC dans une conception industrielle compacte.Feimuaide les utilisateurs d'automatisation à évaluer les composants IHM en fonction de la compatibilité du système, des exigences de communication, des conditions d'installation et des besoins de remplacement. Ce guide explique les spécifications de base du produit, la valeur de l'application, les considérations de sélection, les facteurs d'installation et les pratiques de maintenance.

Table des matières

1. Qu'est-ce qu'Allen Bradley 2711P-T6C20D ?
2. Quelles sont les principales spécifications ?
3. Quelles fonctionnalités sont importantes dans les applications industrielles ?
4. Où l’IHM peut-elle être appliquée ?
5. Comment évaluer cette IHM pour un système de contrôle ?
6. Que faut-il prendre en compte lors de l'installation ?
7. Comment les opérateurs peuvent-ils maintenir une fiabilité à long terme ?
8. Foire aux questions

Qu'est-ce qu'Allen Bradley 2711P-T6C20D ?

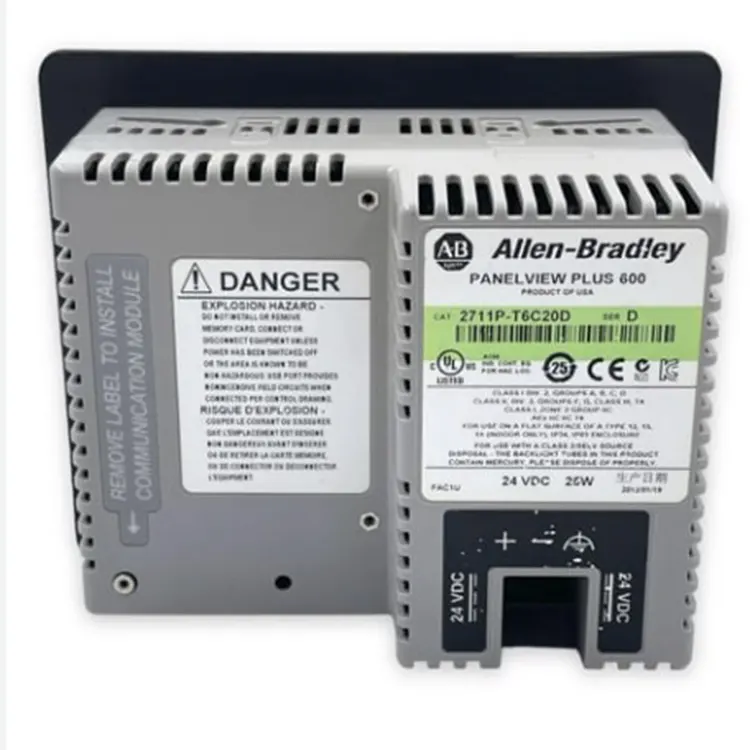

LeAllen-Bradley 2711P-T6C20Dappartient à la famille de terminaux opérateurs industriels PanelView Plus 600 et est conçu pour fournir une interface entre les opérateurs et les machines automatisées. Au lieu de s'appuyer sur des commutateurs physiques et des indicateurs distincts pour chaque état de la machine, une IHM industrielle peut consolider les informations de fonctionnement, les alarmes, les valeurs de processus et les fonctions de contrôle dans une interface graphique.

Pour les équipements de production, cette approche peut rendre les opérations de routine plus organisées. Les opérateurs peuvent utiliser l'écran tactile pour naviguer dans les écrans d'application, observer les conditions de la machine, accuser réception des alarmes et interagir avec les fonctions de contrôle configurées. Le format compact du terminal le rend également adapté aux armoires de commande et aux postes de commande côté machine où l'espace sur le panneau est limité.

Étant donné que la sélection de l'IHM dépend fortement de l'architecture API et du logiciel d'application existants, les acheteurs doivent vérifier la configuration exacte du catalogue, le micrologiciel, les exigences de communication et la compatibilité des applications avant le remplacement ou l'intégration.

Quelles sont les principales spécifications ?

Comprendre les caractéristiques techniques d’une IHM est essentiel avant de l’intégrer dans un système d’automatisme existant. Le tableau suivant résume les spécifications couramment référencées pour la configuration du terminal 2711P-T6C20D.

Les spécifications peuvent varier en fonction du suffixe du catalogue, de la révision du matériel et de la configuration du terminal. Pour un projet de remplacement technique, comparez toujours la plaque signalétique et la documentation du système existant plutôt que de sélectionner un remplacement uniquement par le numéro de catalogue de base.

Quelles fonctionnalités sont importantes dans les applications industrielles ?

1. Visualisation claire des couleurs

Un écran couleur permet d'organiser les informations sur la machine en écrans graphiques contenant des indicateurs d'état, des valeurs de processus, des messages d'alarme, des boutons et des instructions d'utilisation. Cela peut aider les opérateurs à comprendre l’état des équipements sans se référer constamment à des instruments distincts.

2. Interaction directe sur écran tactile

L'écran tactile résistif permet une interaction directe avec les écrans HMI configurés. Les opérateurs peuvent sélectionner des menus, saisir des valeurs, acquitter des alarmes et accéder à différentes fonctions de la machine à partir de la même interface. Cette conception est particulièrement pratique pour les postes de commande côté machine où une utilisation simple est importante.

3. Connectivité des communications industrielles

La capacité de communication est l’un des facteurs les plus importants lors de l’intégration d’une IHM dans un système d’automatisation. La configuration 2711P-T6C20D est associée à la communication Ethernet et RS-232, avec des interfaces USB également disponibles pour les fonctions prises en charge. Ces interfaces peuvent prendre en charge l'échange de données, la gestion des applications et la connexion avec des équipements d'automatisation compatibles.

4. Installation du panneau compact

Les armoires de commande disposent souvent d'un espace disponible limité. Un terminal à écran tactile compact peut fournir une visualisation à l'opérateur sans nécessiter une grande ouverture de boîtier. Avant l'installation, les ingénieurs doivent confirmer les dimensions de découpe requises, le dégagement de montage, le cheminement des câbles et les conditions de ventilation.

5. Considérations pratiques en matière de maintenance

On s’attend souvent à ce que les IHM industrielles fonctionnent en continu dans des environnements de production. Une application clairement organisée, des conditions environnementales appropriées, des sauvegardes régulières et une qualité d'alimentation appropriée peuvent tous contribuer à un fonctionnement fiable.

Où l’IHM peut-elle être appliquée ?

LeAllen-Bradley 2711P-T6C20Dpeut être envisagé pour les applications industrielles où les opérateurs ont besoin d’une visualisation localisée et d’un contrôle des machines. Les scénarios d'application typiques incluent :

• Machines de fabrication :Surveillez les états de fonctionnement, les paramètres de production, les alarmes et les séquences de machines.
• Équipement d'emballage :Affichez les informations de production, les paramètres de fonctionnement, les messages d'erreur et l'état de la machine.
• Systèmes de manutention :Fournissez une interface opérateur pour les convoyeurs, les équipements de transfert et les processus de manutention automatisés.
• Équipement de traitement :Visualisez des variables telles que la température, la pression, le débit et l’état de l’équipement lorsqu’elles sont prises en charge par l’architecture de contrôle.
• Modernisation des machines :Remplacez un terminal opérateur vieillissant lorsque les dimensions physiques, les exigences de communication, la compatibilité logicielle et la fonctionnalité de l'application ont été vérifiées.

Dans chaque application, l'IHM doit être évaluée comme un composant d'une architecture de contrôle complète plutôt que comme un périphérique isolé. La compatibilité des automates programmables, les logiciels d'application, les protocoles de communication, les exigences en matière d'alimentation, les conditions environnementales et le flux de travail de l'opérateur doivent tous être pris en compte ensemble.

Comment évaluer cette IHM pour un système de contrôle ?

Le choix d’une IHM industrielle n’est pas simplement une question de taille d’écran adaptée. Un processus de sélection fiable doit commencer par les exigences réelles de la machine et du système d'automatisation existant.

1. Vérifiez le numéro de catalogue existant :Enregistrez les informations complètes sur le modèle et la série à partir du terminal installé.
2. Confirmez les exigences de communication :Identifiez si l'application utilise Ethernet, la communication série, les fonctions USB ou d'autres interfaces.
3. Consultez l'application IHM :Vérifiez les versions du logiciel, les fichiers de projet, les exigences d'exécution et la disponibilité des sauvegardes.
4. Mesurez l'ouverture du panneau :Confirmez que le terminal de remplacement correspond à la découpe et à la disposition de montage existantes.
5. Vérifiez les exigences d'alimentation :Vérifiez l'alimentation CC disponible, la plage de tension, la disposition de mise à la terre et la protection.
6. Évaluer les conditions de fonctionnement :Tenez compte de la température, de l’humidité, des vibrations, de la poussière, des procédures de nettoyage et d’autres facteurs environnementaux.

Cette approche systématique peut réduire les risques de compatibilité et faciliter la gestion des projets de remplacement d’IHM.

Que faut-il prendre en compte lors de l'installation ?

Une installation correcte est essentielle pour obtenir des performances IHM stables. Avant de mettre le terminal sous tension, les ingénieurs doivent confirmer que la découpe de l'armoire et la structure de montage répondent aux dimensions requises. L'écran doit également être positionné de manière à ce que les opérateurs puissent visualiser les informations confortablement sans éblouissement ni obstruction excessifs.

Le câblage électrique doit être soigneusement vérifié, en particulier pour la polarité, le niveau de tension, la mise à la terre et la protection. Les câbles de communication doivent être acheminés de manière à minimiser les interférences inutiles provenant des équipements électriques de haute puissance.

Après l'installation, la mise en service doit se dérouler par étapes :

• Vérifiez l’alimentation électrique avant de connecter le terminal.
• Confirmez le câblage de communication et la configuration du réseau.
• Chargez ou restaurez la bonne application IHM.
• Testez les écrans des opérateurs et les fonctions de navigation.
• Vérifiez les alarmes et les affichages de l’état de la machine.
• Testez la communication avec l’automate ou le contrôleur associé.
• Enregistrez la configuration finale pour une maintenance future.

Pour les projets de remplacement, conserver une sauvegarde complète de l'application et de la configuration HMI existantes avant toute modification peut simplifier considérablement la récupération en cas de problèmes de mise en service.

Comment les opérateurs peuvent-ils maintenir une fiabilité à long terme ?

La maintenance préventive est un élément important de la gestion de l’automatisation industrielle. Même lorsqu'une IHM fonctionne normalement, une inspection de routine peut aider à identifier les problèmes avant qu'ils n'interrompent la production.

• Gardez l'écran tactile propre et exempt de poussière excessive ou de résidus industriels.
• Inspectez périodiquement les connexions d’alimentation et de communication.
• Maintenir des sauvegardes actuelles des fichiers d'application et des données de configuration.
• Surveillez les comportements de communication anormaux et les alarmes système récurrentes.
• Vérifiez la température ambiante et les conditions environnementales.
• Documentez les révisions du micrologiciel, des applications et du matériel après les travaux de maintenance.
• Utilisez des procédures de remplacement appropriées lorsqu'une IHM présente des problèmes persistants de matériel ou d'affichage.

Pour les installations d'automatisation plus anciennes, la planification de la maintenance devient particulièrement importante car la disponibilité des remplacements, la compatibilité des logiciels et l'état du matériel doivent être évalués avant qu'un arrêt de production inattendu ne se produise.

Foire aux questions

À quoi sert Allen Bradley 2711P-T6C20D ?

L'Allen Bradley 2711P-T6C20D est une interface opérateur industrielle conçue pour la visualisation et le contrôle des machines. Il peut afficher des informations sur le processus, des alarmes, l'état de la machine et des commandes de fonctionnement configurées.

Quel type d'écran le 2711P-T6C20D utilise-t-il ?

Le terminal est associé à un écran TFT couleur à matrice active de 5,7 pouces avec une résolution de 320 × 240 pixels. L'écran tactile utilise une technologie résistive analogique.

L'Allen Bradley 2711P-T6C20D prend-il en charge Ethernet ?

La configuration de communication de la série 20 est conçue avec une capacité Ethernet ainsi que des interfaces RS-232 et USB. Cependant, les acheteurs doivent vérifier le suffixe exact du terminal et la configuration matérielle avant d'acheter un remplacement.

De quelle alimentation le terminal a-t-il besoin ?

Le terminal est conçu autour d’une alimentation industrielle nominale de 24 V CC. La plage d'entrée réellement autorisée et les exigences du système d'alimentation doivent être vérifiées par rapport à la documentation pour la configuration matérielle exacte.

Le 2711P-T6C20D est-il adapté aux projets de remplacement d'IHM ?

Il peut être envisagé pour des projets de remplacement lorsque l'application existante, les interfaces de communication, la découpe du panneau, les exigences d'alimentation, l'environnement logiciel et la révision du matériel sont compatibles. Une vérification complète du numéro de modèle et du système doit être effectuée avant le remplacement.

Conclusion

LeAllen-Bradley 2711P-T6C20Dfournit une solution IHM industrielle pratique pour les applications nécessitant une visualisation sur écran tactile, une interaction de l'opérateur et une communication avec les équipements d'automatisation. Sa conception compacte PanelView Plus 600, son écran couleur, son écran tactile industriel et ses capacités de communication le rendent pertinent pour les applications de contrôle de machines, d'emballage, de fabrication et de modernisation. Si vous évaluez la disponibilité, la compatibilité, les options de remplacement ou les détails techniques de votre projet d'automatisation,Contactez-nouschez Feimu pour discuter de vos besoins et identifier une solution d'automatisation industrielle appropriée.
