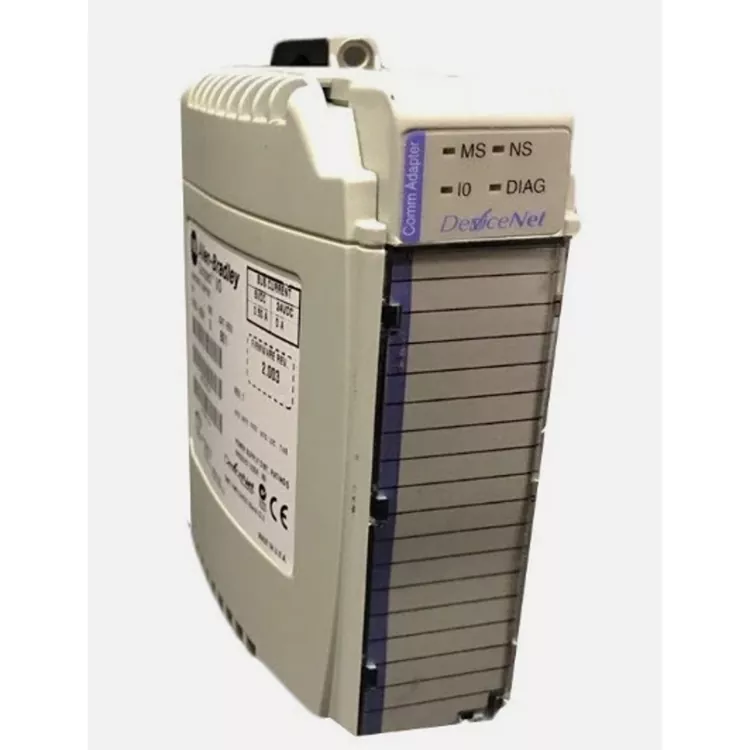

Allen Bradley 1769 ADN est l'adaptateur de communication principal du système AB Compact I/O, chargé de connecter de manière stable l'ensemble des stations d'E/S 1769 au bus DeviceNet. Un seul module peut prendre en charge jusqu'à 30 extensions de modules d'E/S et prend en charge plusieurs débits en bauds de communication. Il possède de fortes capacités anti-interférences et est largement utilisé dans la fabrication automobile mondiale, l'emballage, la logistique, l'industrie légère et d'autres lignes de production d'automatisation obsolètes existantes. En tant que fournisseur professionnel profondément ancré sur le marché étranger des pièces de rechange de contrôle industriel, Feimu Technology a subi des tests de connexion de bus, des tests de résistance de stabilité de communication et une détection du vieillissement des ports pour tous les modules entrant dans l'entrepôt. Il élimine strictement les problèmes cachés pour les modules d'assemblage réparés et remis à neuf afin d'éliminer les risques courants tels que la perte de paquets réseau et la déconnexion du flash de communication. La qualité du module est authentique, les performances sont stables et il est entièrement compatible avec la configuration originale du système. Les clients étrangers peuvent le remplacer et l'installer directement sans avoir besoin de reprogrammation et de débogage.

Avantages essentiels

Interface réseau DeviceNet : Fournit une capacité de communication DeviceNet pour le système Compact I/O 1769.

Capacité d'E/S d'extension : peut connecter plusieurs modules d'E/S de la série 1769, adaptés aux applications d'E/S distribuées.

Intégration système facile : convient pour une utilisation avec les systèmes de contrôle CompactLogix et les réseaux DeviceNet existants.

Application sur le terrain industriel : convient aux scénarios de fabrication, d’emballage, de transport de matériaux et d’automatisation des équipements.

Valeur de maintenance élevée : peut être utilisé comme pièce de rechange d'adaptateur de communication pour les systèmes CompactLogix obsolètes qui utilisent encore l'architecture DeviceNet.

Structure interne

En tant qu'adaptateur DeviceNet, l'Allen Bradley 1769 ADN se compose principalement d'interfaces de communication, de circuits de contrôle de traitement, d'interfaces de bus E/S, d'alimentation et de circuits de protection. Tous les éléments fonctionnent ensemble pour compléter l'échange de données entre le réseau DeviceNet et le système Compact I/O 1769.

Processus de travail :

Réseau DeviceNet → Interface de communication → Protocole/circuit de contrôle → Bus d'E/S 1769 → Module d'E/S → Équipement de terrain

Paramètres importants

FAQ

T1. Comment déterminer s'il fonctionne correctement ?

Vous pouvez observer le voyant d'état du module pour vérifier l'état de l'appareil, puis inspecter davantage la communication réseau DeviceNet, l'échange de données d'E/S et les informations de diagnostic côté contrôleur.

Q2. Appartient-il au processeur CompactLogix ?

Non. L'Allen Bradley 1769 ADN est un adaptateur de communication et n'exécute pas le programme principal de l'automate. Il assure principalement l'échange de données entre le réseau DeviceNet et le système 1769 I/O.

Q3. Quels réseaux de communication sont pris en charge ?

Prend principalement en charge le réseau DeviceNet et peut être utilisé comme périphérique adaptateur E/S dans le réseau DeviceNet.

Q4. Comment communiquer avec le module d'E/S 1769 ?

R : L'adaptateur échange des données avec le module d'E/S installé dans le système via le bus local Compact I/O 1769, puis communique avec le système de contrôle de niveau supérieur via le réseau DeviceNet.

Q5. Quels éléments doivent être vérifiés en cas de panne de communication ?

Se concentrer sur l'alimentation DeviceNet, le câble réseau, l'adresse du nœud, la vitesse de transmission, les bornes réseau, les connecteurs et l'état d'installation du module d'E/S 1769.

Le processus de contrôle

1. Contrôle d'apparence → Vérifiez si la coque, les interfaces, les vis et les étiquettes sont en bon état.

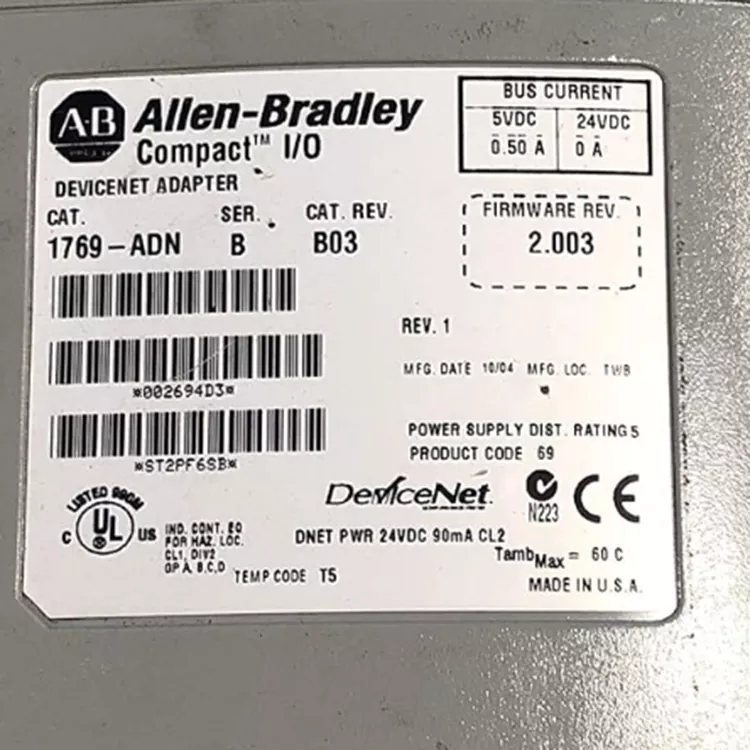

2. Vérification du modèle → Confirmez que le modèle de la plaque signalétique, la série et les autres informations sont conformes à la commande.

3. Test d'alimentation → Vérifiez le voyant lumineux et l'état de fonctionnement du module.

4. Test de communication → Accédez au réseau DeviceNet pour confirmer que la communication et l'échange de données d'E/S sont normaux.

5. Vérification du logiciel → Utilisez le logiciel Rockwell pour vérifier l'identification et l'état de défaut de l'équipement.

6. Enregistrez les résultats → Prenez des photos de l'objet matériel, de la plaque signalétique et du processus de test, formez le dossier d'inspection et emballez les marchandises pour la livraison.

Pourquoi nous choisir

L'approvisionnement en pièces de rechange d'automatisation mondialement obsolète, vole pour la production rare de maître de source primaire de module de communication scientifique et technologique, met résolument fin aux répliques et aux produits remis à neuf sortants. Chaque article peut fournir des enregistrements complets de tests d'inspection de qualité, prend en charge plusieurs canaux de logistique internationale et peut être accompagné d'un ensemble complet de documents douaniers pour le commerce extérieur. Avec de nombreuses années d’expérience dans la fourniture de projets à l’étranger, l’entreprise connaît les normes d’approvisionnement et les processus d’examen des pièces de rechange des usines à l’étranger. Dans le même temps, il fournit une assistance technique à distance, répond rapidement aux pannes d'urgence des équipements à l'étranger et minimise au maximum les temps d'arrêt et les pertes de production.

Processus d'installation

1. Validation du système → Vérifiez que les modules d'E/S Allen Bradley 1769 ADN, 1769 et la configuration réseau DeviceNet correspondent.

2. Installation hors tension → Coupez l'alimentation du système et installez correctement le 1769 ADN sur le système 1769 I/O.

3. Connectez le réseau → Connectez le câble de communication DeviceNet et l'alimentation réseau selon les besoins.

4. Vérifiez la connexion pour vous assurer que la boucle de la carte du module, les connecteurs et la ligne de communication sont fermes.

5. Vérification de la mise sous tension → Mettez sous tension, observez si l'indicateur d'état est normal.

6. Configuration du nœud de communication DeviceNet -> paramètres de configuration et vérifiez le contrôleur avec l'adaptateur.

7. Des tests fonctionnels pour vérifier que l'échange de données d'E/S est normal et ont confirmé que le système fonctionne de manière stable après sa mise en service.
