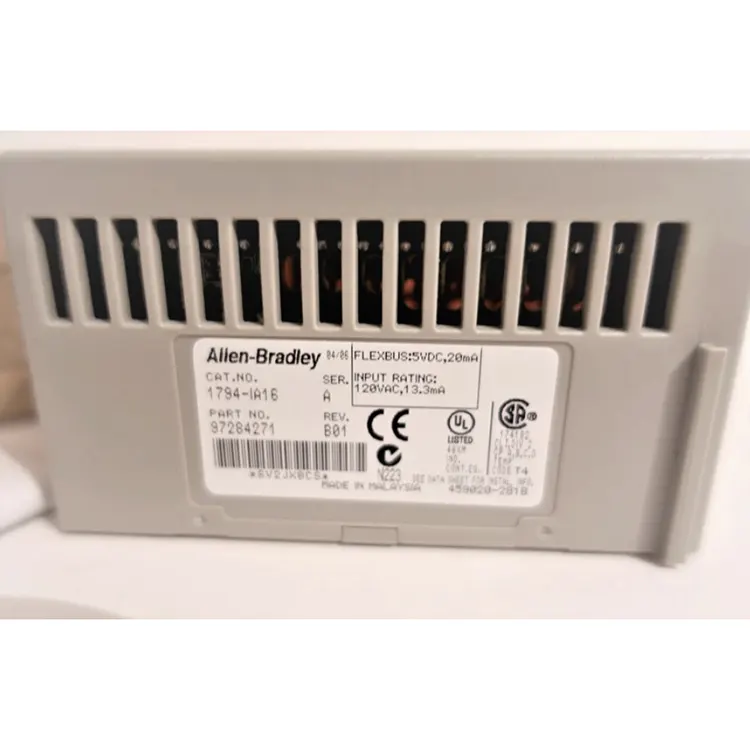

Allen Bradley 1794-IA16

Feimu Technology, en tant que fournisseur professionnel, produit l'Allen Bradley 1794-IA16. Il s'agit d'un produit phare de la famille Flex I/O de Rockwell Automation, spécialement conçu pour recevoir des signaux provenant d'appareils de terrain. Que vous souhaitiez transmettre des commutateurs, des capteurs ou d'autres signaux à l'automate, ce module est un choix fiable. Pour les usines qui utilisent encore le système Flex I/O, il s'agit d'un assistant utile pour maintenir le système en fonctionnement. Si vous devez acheter chez nous, vous pouvez être assuré de la qualité.

Bornier d'installation et de câblage

Sélectionnez les borniers: En fonction de vos besoins de câblage, choisissez le modèle de borniers approprié. Les plus courants incluent le 1794-TB3, le 1794-TB3S ou le 1794-TBNF. Vous pouvez faire la sélection et acheter par notre intermédiaire.

Installer le bornier: Alignez le bornier verticalement avec l'interface du connecteur à l'avant du module et poussez-le fermement jusqu'à ce que le clip de verrouillage s'enclenche et le maintienne en place.

Retrait du bornier: Si vous devez remplacer ou recâbler, appuyez simplement sur les languettes de dégagement des deux côtés du bornier, puis vous pourrez le retirer verticalement.

Scénario d'application

Cet Allen Bradley 1794-IA16 est utilisé dans une gamme extrêmement large d'applications. On le trouve dans les lignes de production d'aliments et de boissons, le contrôle des bandes transporteuses dans les chaînes de montage automobile, la surveillance des stations de pompage dans les usines de traitement de l'eau et dans de nombreux autres endroits où des signaux CA haute tension doivent être transmis aux automates. Il s'applique fondamentalement à toute situation dans laquelle les signaux CA haute tension sur site doivent être envoyés à un automate. Dans de nombreux anciens systèmes Flex I/O, ce module est presque un composant standard. Si un remplaçant ne peut être trouvé en cas de panne, les ingénieurs se retrouveront face à un véritable dilemme. Par conséquent, disposer de quelques 1794-IA16 est certainement un choix judicieux.

Spécification du produit

Méthodes de câblage courantes :

Câblage de type fuite :

1. Borne commune (COM) : connectée au pôle positif (+24 V) de l'alimentation 24 V

2. Borne d'entrée (IN x) : Connectée à la borne de sortie du capteur (ou interrupteur)

3. Capteur : L'autre extrémité du capteur est connectée au pôle négatif de l'alimentation 24 V.

Câblage de type source :

1. Borne commune (COM) : connectée au pôle négatif de l'alimentation 24 V.

2. Borne d'entrée (IN x) : Connectée à la borne de sortie du capteur.

3. Capteur : L'autre extrémité du capteur est connectée au pôle positif de l'alimentation 24 V.

Objectif principal

Acquisition de signaux: Réception des signaux des capteurs DC sur site.

Équipement commun: Détecteurs de proximité, capteurs photoélectriques, capteurs Hall.

Équipement de contrôle: Boutons, sélecteurs, fins de course.

Commentaires sur l'état: Le fait que le moteur ait atteint la position désignée et si le silo est plein est renvoyé au processeur PLC en temps réel, afin que le contrôleur puisse émettre des jugements logiques.

Contrôle distribué: Puisqu'il appartient à la série Flex I/O, il est installé dans une armoire distante à proximité de l'équipement sur site et communique avec l'automate de contrôle principal via les réseaux DeviceNet, ControlNet ou EtherNet/IP.

Vérification de l'authenticité du produit

Les modules Allen Bradley 1794-IA16 sont couramment contrefaits. Utilisez ces contrôles pour vérifier l’authenticité.

• Couleur du panneau avant :Les modules authentiques utilisent une couleur beige-gris spécifique conforme à la famille Flex I/O. Les contrefaçons ont souvent une teinte différente ou une finition brillante.
• Qualité de l'étiquette :Les étiquettes authentiques ont une impression permanente avec le numéro de modèle 1794-IA16 clairement visible. Les étiquettes contrefaites ont souvent un texte flou ou des bords qui se décollent.
• Bornier :Les véritables borniers sont gris et amovibles. Les vis tournent doucement. Les contrefaçons utilisent souvent du plastique bon marché avec des vis qui collent ou se dénudent.
• Connecteur de fond de panier :Toutes les broches du connecteur du fond de panier doivent être plaquées or et droites. Les contrefaçons utilisent souvent des épingles en étain ou ont des épingles pliées.
• Poids du module :Le véritable 1794-IA16 pèse environ 0,15 kg. Les contrefaçons semblent souvent plus légères.

Si le module affiche des lectures incorrectes ou si les LED se comportent anormalement, soupçonnez une contrefaçon. Contactez Feimu Technology avec des photos pour vérification.

Test avant expédition

Feimu Technology ne livre pas de modules non testés. Chaque 1794-IA16 passe par le processus de vérification suivant avant de quitter notre entrepôt.

• Contrôle visuel :Couleur du panneau vérifiée. Etiquettes vérifiées. Vis du bornier inspectées pour un fonctionnement fluide.
• Test du fond de panier :Module inséré dans le châssis de test Flex I/O. Module reconnu par l'adaptateur. Aucun voyant de défaut.
• Test d'entrée :Les 16 entrées testées avec une source de signal 120 V CA. Chaque entrée est confirmée pour s'allumer et s'éteindre correctement.
• Test des LED :Le bon fonctionnement des LED des 16 canaux a été vérifié.
• Conditionnement:Module placé dans un sac antistatique. Scellé dans un carton doublé de mousse. Étiqueté avec le numéro de module et la date du test.

Les rapports de tests sont disponibles sur demande. Envoyez un e-mail à sales@feimutech.com pour obtenir une copie du rapport de test de votre module.
