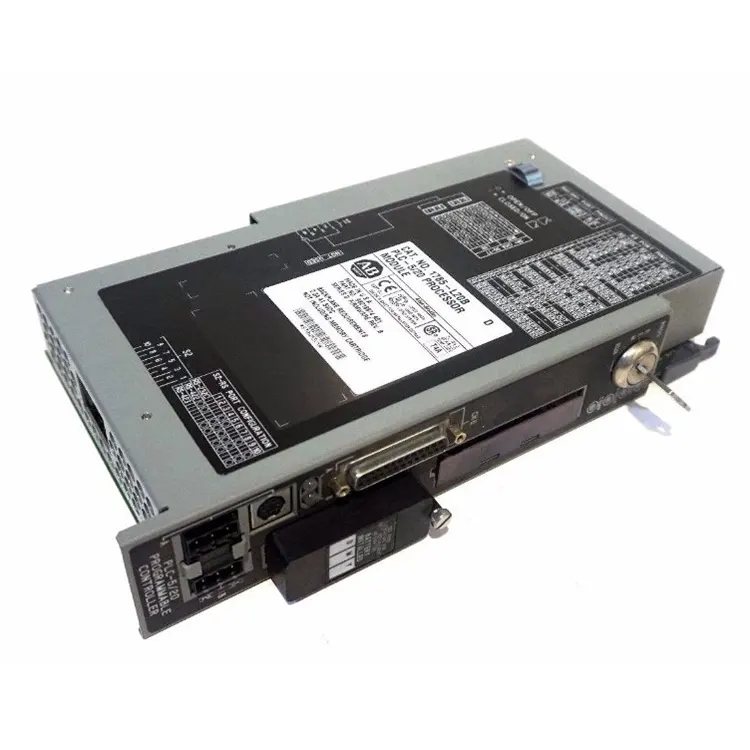

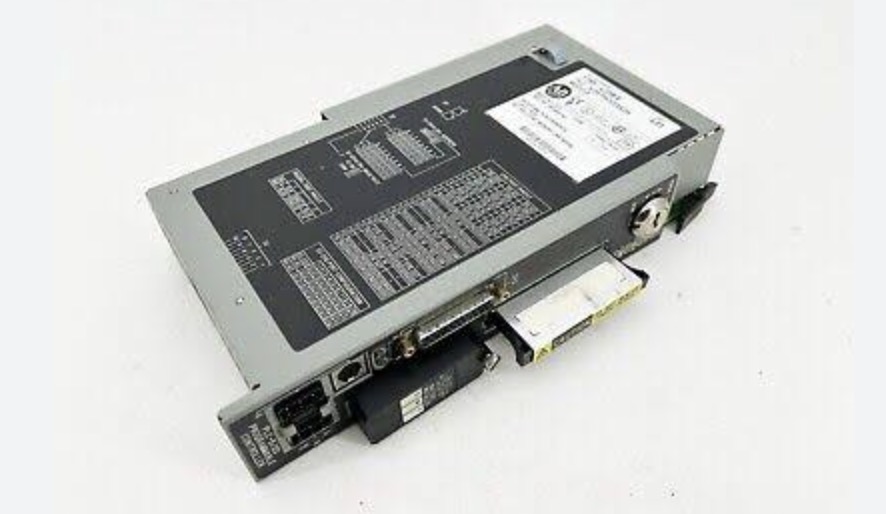

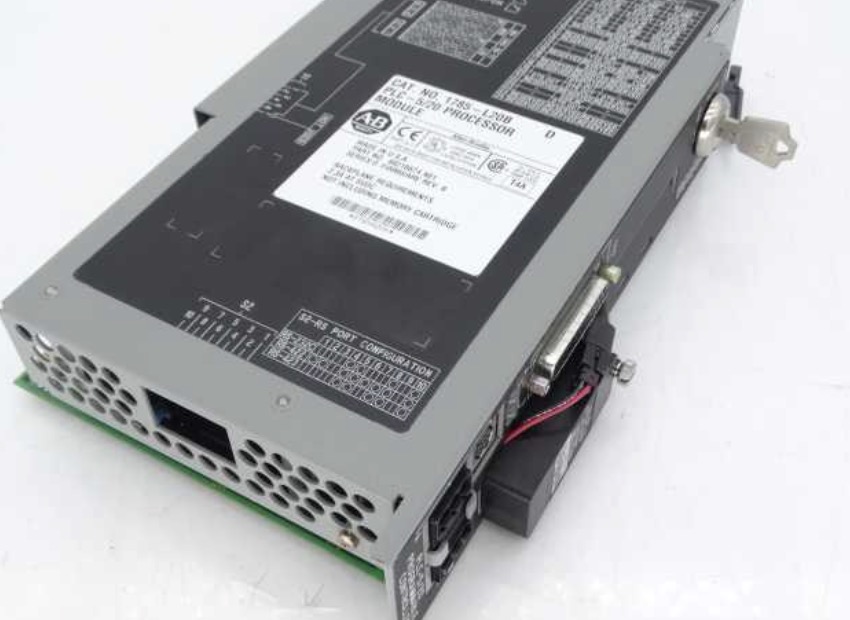

Allen Bradley 1785-L20B

Feimu Technology, en tant que fournisseur professionnel, a présenté le processeur de base Allen Bradley 1785-L20B à ses partenaires industriels étrangers. Il s'agit du « moteur puissant » de la série PLC-5, équipé d'une mémoire 16K, spécialement conçu pour les équipements anciens qui ne nécessitent pas de contrôleur de grande capacité, équilibrant efficacité opérationnelle et contrôle des coûts. Ce produit est un processeur Allen Bradley original et est disponible en stock pour une livraison immédiate. Il peut être expédié rapidement pour répondre aux besoins de remplacement ou de sauvegarde d'équipement, avec un rapport coût-performance exceptionnel.

Paramètres du produit

Qu’en est-il de l’adaptabilité ?

L'avantage le plus remarquable de l'Allen Bradley 1785-L20B est son adaptabilité. En tant que modèle de base, il est compact et n'occupe pas trop de place, ce qui le rend adapté à une utilisation dans de petites armoires de commande ou dans des appareils autonomes. Il adopte l'environnement de programmation RSLogix 5 familier aux ingénieurs, et pour ceux qui ont déjà utilisé des produits AB, il n'a aucune courbe d'apprentissage et n'a pas besoin d'apprendre de nouveaux logiciels, ce qui améliore considérablement l'efficacité du débogage.

En même temps, sa compatibilité est excellente. Lorsqu'il est associé à l'ancien module d'E/S 1771, il fonctionne sans problème sans qu'il soit nécessaire de remplacer tous les modules sous-jacents pour remplacer le CPU. Cela réduit encore davantage les coûts de mise à niveau et de maintenance des équipements. Tous les produits que nous fournissons sont neufs et de qualité strictement contrôlée pour garantir un fonctionnement stable lors de l'installation, compatibles avec les armoires de commande industrielles d'usine, et aucune modification supplémentaire n'est requise.

Technologie de base

Capacité de mémoire :

Généralement équipé de 16 Ko de mémoire utilisateur, ce qui est suffisant pour prendre en charge une logique de contrôle et un traitement de données de complexité moyenne.

Capacité de traitement des E/S :

Prend en charge jusqu'à 1 024 points d'E/S, capable de contrôler les racks locaux et également de contrôler les racks distribués via des liaisons d'E/S distantes.

Vitesse de numérisation :

La vitesse de balayage logique est d'environ 2 ms/K. Pour la plupart des applications d’automatisation générales, la vitesse de réponse est plus que suffisante. Configuration standard :

Il est équipé d'un port série RS-232/422/485 pour la connexion aux terminaux de programmation ou aux interfaces opérateur.

Expansion:

En installant le module de communication sur le côté droit du processeur, la prise en charge de la communication DH+ ou Remote I/O peut être étendue, permettant la connexion à une plus large gamme de réseaux d'usine.

Principaux scénarios d'application :

Contrôle de lignes de production de taille moyenne :

Utilisé pour gérer des processus de fabrication de taille moyenne tels que les lignes de conditionnement d'aliments et de boissons et les lignes d'assemblage.

Module de contrôle de processus :

En tant que noyau de contrôle d'un segment de processus spécifique (tel que la filtration, le dosage) dans une usine chimique ou une usine de traitement de l'eau.

Contrôle intégré à l'équipement :

Souvent intégré dans les armoires de commande des compresseurs, des machines d'impression, des machines textiles, etc., servant de contrôleur principal de l'équipement.

Procédure de remplacement – ​​1785-L20B à 1785-L20B

Le remplacement d'un 1785-L20B défaillant par un nouveau 1785-L20B nécessite une préparation minutieuse. Suivez ces étapes pour éviter la perte de programme et minimiser les temps d'arrêt.

Avant remplacement :

• Sauvegardez le programme :Téléchargez le programme à partir du processeur défaillant si possible. Si ce n'est pas le cas, recherchez le dernier fichier programme sur le serveur de l'usine.
• Enregistrer la configuration des E/S :Notez toutes les affectations d'emplacements de châssis et les types de modules.
• Notez l'adresse du nœud DH+ :L'adresse du nœud est définie sur le processeur. Utilisez la même adresse sur le nouveau processeur.

Étapes de remplacement :

1. Mettez le châssis hors tension.
2. Retirez le processeur défaillant de l'emplacement.
3. Insérez le processeur de remplacement dans le même emplacement.
4. Définissez l’adresse du nœud DH+ pour qu’elle corresponde à l’ancien processeur.
5. Mettez le châssis sous tension.
6. Téléchargez le programme de RSLogix 5 sur le nouveau processeur.
7. Placez le processeur en mode RUN.
8. Vérifiez que tous les modules d'E/S communiquent.

Erreur courante :Oublier de définir l'adresse du nœud DH+ sur le nouveau processeur. Si l'adresse du nœud est différente, les autres appareils du réseau DH+ ne communiqueront pas avec lui.
