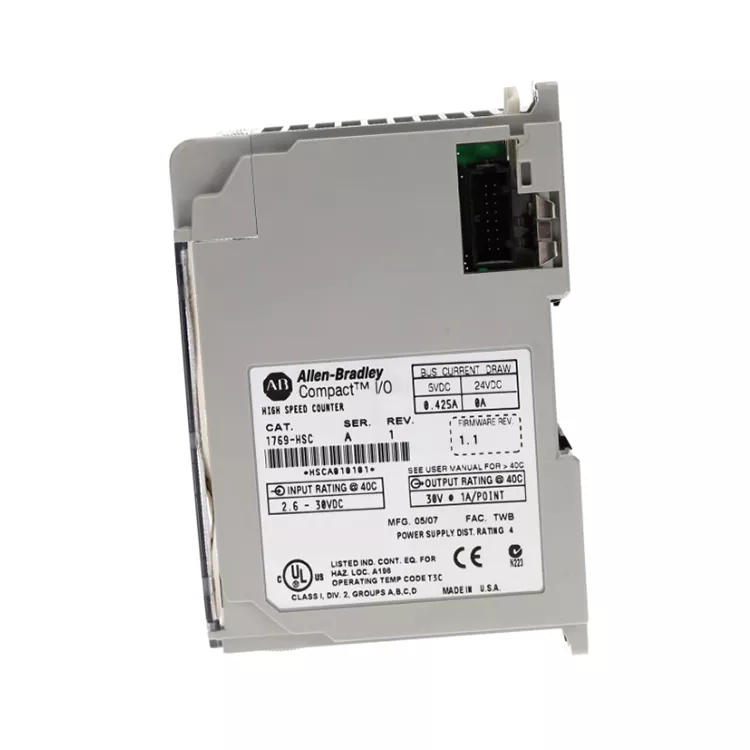

Allen Bradley 1769 HSC

L'encodeur d'interface Allen Bradley 1769 HSC et le capteur d'impulsions sont utilisés pour réaliser la mesure de la vitesse, la mesure de la longueur et le contrôle de la position. Ils sont largement utilisés dans les emballages étrangers, le traitement des matériaux et les équipements automatisés de type transport pour la gestion des stocks. Feimu Technology, en tant que fournisseur professionnel ciblant les marchés étrangers, a réalisé tous les tests complets d'acquisition d'impulsions et de bus de fond de panier pour le module d'entreposage. Il élimine les produits vieillissants et remis à neuf des canaux d'entrée, et les marchandises entrantes peuvent être directement installées et remplacées pour répondre aux besoins de réparation rapide des usines étrangères.

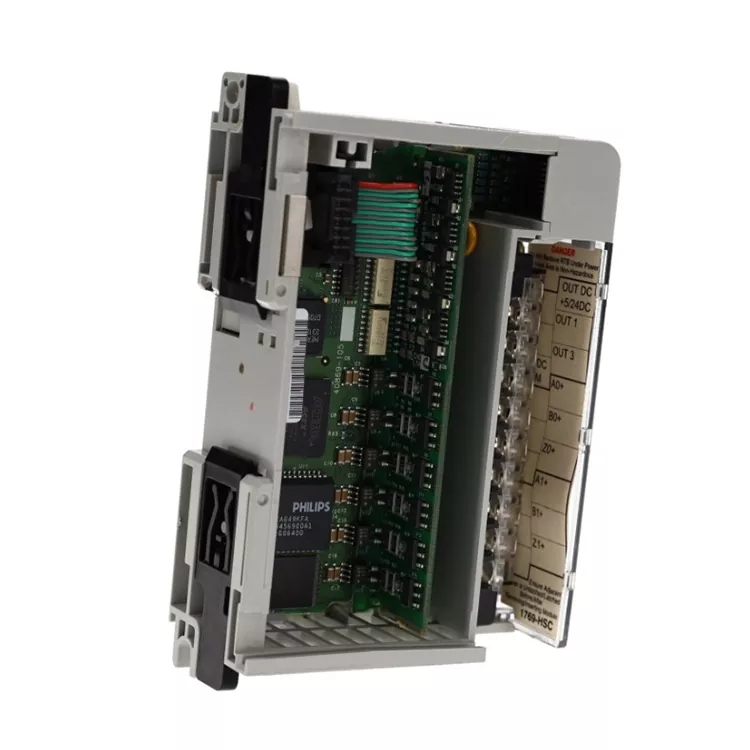

Structure interne

Allen Bradley 1769 HSC est un module compteur rapide de la série CompactLogix 1769. Il adopte une conception structurelle d'acquisition de signal à grande vitesse + traitement de données + communication par bus 1769 en interne, et est utilisé pour compléter l'acquisition de signal d'impulsion, le traitement de comptage et l'échange de données du contrôleur.

1. Circuit d'interface d'entrée à grande vitesse

2. Unité de traitement de comptage à grande vitesse

3. Microprocesseur / unité logique de contrôle

4. Unité de stockage de données et de cache

5. Interface de bus 1769

6. Circuit de gestion de l’alimentation et de protection

Flux de traitement des données

Encodeur/équipement d'impulsion → Interface d'entrée rapide → Unité de traitement de comptage → Cache de données et diagnostic → Interface bus 1769 → Automate CompactLogix

Avantage essentiel

Capacité de comptage à grande vitesse : capable de traiter des signaux d'impulsion à grande vitesse, adaptés aux équipements de production à grande vitesse.

Acquisition de données en temps réel : réduit le délai de numérisation du PLC, améliore la précision du comptage et de la détection de position.

Prise en charge des applications d'encodeur : peut être connecté à des encodeurs incrémentaux pour obtenir un retour de vitesse et de position.

Réduit la charge du processeur : le module effectue indépendamment des tâches de comptage à grande vitesse, améliorant ainsi la vitesse de réponse du système.

Commodité de l'intégration CompactLogix : peut être installé directement dans le système d'E/S 1769, simplifiant ainsi la conception du système.

Paramètres importants

Procédure d'installation

1.Confirmation du système → Confirmez qu'Allen Bradley 1769 HSC est compatible avec le système de contrôle CompactLogix 1769 et que l'automate prend en charge ce module.

2. Débranchez l'alimentation → Mettez l'API, le module d'alimentation et le système d'E/S hors tension pour éviter les dommages causés par une installation sous tension.

3. Déterminez la position d'installation, en fonction du plan d'E/S du système, installez le 1769 HSC dans les modules d'E/S 1769 de l'emplacement spécifié.

4. installation du module et alignement du connecteur de bus 1769, le module dans les modules adjacents, fermoir de carte de module de verrouillage, garantit que la connexion mécanique est ferme.

5. Câblage sur le terrain → Connectez les signaux d'entrée tels que les encodeurs et les capteurs d'impulsions en fonction du type d'équipement, et assurez-vous que l'alimentation électrique, la ligne de signal et la ligne de blindage sont correctement connectées.

6. La configuration du logiciel -> dans RSLogix en ajoutant le module 1769-5000 / Studio 5000 HSC, définissez le mode d'entrée, les paramètres de comptage et la configuration de la communication.

7. Test pour restaurer l'alimentation électrique, le système est alimenté par l'indicateur d'état du module de vérification des informations de diagnostic et le contrôleur.

8. Vérification des fonctions → Entrez les signaux d'impulsion et confirmez si la valeur de comptage, le retour de position et la communication des données sont normaux.

Pourquoi nous choisir

Feimu Technology fournit les pièces de rechange de contrôle industriel rares et discontinuées de Rockwell dans le monde entier. Pour les modules de comptage à grande vitesse comme le 1769 HSC, il contrôle strictement l'alimentation et exclut résolument les modules défectueux remis à neuf ou réparés.

Chaque élément de sortie est terminé avant le module d'acquisition de signal d'impulsion, la mesure en ligne du bus de fond de panier, évite le vieillissement du canal, compte les impulsions et autres défauts récessifs, ainsi que les enregistrements de test correspondants.

Nous prenons en charge diverses solutions logistiques internationales et pouvons fournir un ensemble complet de documents de déclaration en douane pour le commerce extérieur.

Nous connaissons les problèmes de maintenance des anciens équipements Compact I/O à l'étranger et pouvons fournir une assistance technique de base pour aider les clients à gérer rapidement les défauts sur site liés à la mesure et au comptage de la vitesse, en minimisant les temps d'arrêt des équipements et en réduisant autant que possible les pertes de production.

FAQ

T1. Il s'applique principalement à quels types de détection de signaux ?

Il est principalement utilisé pour les impulsions d'encodeur, les impulsions de commutateur de proximité, les signaux de mesure de vitesse et d'autres acquisitions de signaux d'impulsions numériques à grande vitesse.

Q2. Quelle est la différence avec un module d'entrée de quantité numérique ordinaire ?

Le module d'entrée numérique ordinaire dépend des signaux de traitement du cycle de balayage PLC, et le 1769-HSC dispose de capacités de traitement de comptage à grande vitesse indépendantes, peut répondre rapidement aux changements d'impulsions à grande vitesse, améliorer la précision de comptage.

Q3. Prise en charge de l'application d'encodeur ?

Soutien. Le module peut être utilisé dans l'acquisition du signal du codeur incrémental, la réalisation de la détection de position, la mesure de la vitesse et le contrôle de mouvement des fonctions auxiliaires.

Q4. Quelle est la cause possible de ce décompte anormal ?

La fréquence du signal d'entrée dépasse la plage de capacités du module ;

Erreur de connexion de l'encodeur ;

L'erreur de configuration du modèle d'entrée ;

Une mauvaise mise à la terre du blindage entraîne des interférences de signal ;

Les paramètres de configuration des E/S ne correspondent pas.

Q5. Que faire si l'automate ne peut pas être reconnu après l'installation ?

Le module est correctement installé sur le bus d'E/S 1769 ;

Si le modèle de module est ajouté à la configuration des E/S du contrôleur ;

Si la connexion par bus est solide ;

Si la version du contrôleur et la compatibilité du module répondent aux exigences.

Cas client et évaluation

Une usine d'équipement de traitement Allen Bradley à l'étranger a connu une panne de module Allen Bradley 1769 HSC, et le comptage de l'équipement était souvent incorrect, provoquant de fréquentes alarmes sur la ligne de production. Les modules d'origine qualifiés par Feimu Technology ont été achetés, et après le remplacement des marchandises transfrontalières, l'acquisition des impulsions est revenue à la normale et l'équipement n'a présenté aucun trouble de comptage.

Évaluation du client : il est difficile de trouver un module de comptage à grande vitesse, l'arrivée directe des marchandises peut nous aider à résoudre le problème de l'équipement de comptage.
