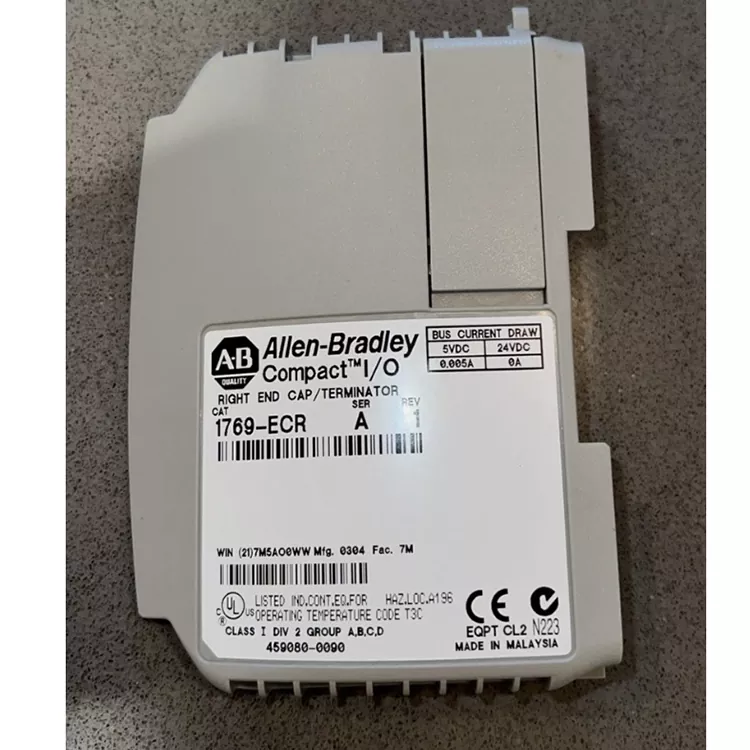

Allen Bradley 1769 REC

L'ECR Allen Bradley 1769 est situé sur le côté droit du module d'E/S 1769 et est utilisé pour compléter la correspondance des terminaux de bus FlexBus, garantissant l'intégrité des signaux du fond de panier. Il est largement appliqué dans les équipements d’automatisation des stocks de fabrication, de traitement de l’eau et d’emballage à l’étranger. En tant que fournisseur professionnel ciblant les marchés étrangers, Feimu Technology a réalisé l'identification du fond de panier et la détection des connexions de bus pour tous les produits entrants. Il filtre les produits avec des contacts vieillis ou endommagés et ceux remis à neuf. Une fois reçus, ces produits peuvent être directement assemblés et utilisés en usine, répondant ainsi aux exigences de réparation et de remplacement rapides par les usines étrangères.

Paramètres clés

Procédure d'installation

1. La confirmation du système et la correspondance des systèmes Allen Bradley 1769 ECR et CompactLogix 1769 Compact I/O.

2. Débranchez l'alimentation pour arrêter le contrôleur d'alimentation et le système d'E/S, évitez le fonctionnement sous tension.

3. Déterminez la position d'installation et installez l'ECR 1769 dans tout le 1769, le plus à droite de l'extrémité du groupe de modules d'E/S.

4. La connexion du module – connecteur de bus 1769 poussera et verrouillera le module de couvercle à extrémité fixe.

5. Vérifiez l'état d'installation pour confirmer le couvercle et le dernier module d'E/S connectés étroitement, le verrouillage de la boucle de la carte est normal.

6. Pour rétablir l'alimentation électrique, le système est sous tension, vérifiez l'automate CompactLogix et l'état des E/S.

7. La vérification des fonctions pour vous assurer que vous identifiez le contrôleur d'E/S est correctement configuré, le système de communication et l'état de fonctionnement sont normaux.

Le rôle central

Protection du terminal de bus E/S 1769 : installée sur le système le plus à droite, complétez la connexion du terminal de bus système.

Garantir la stabilité de la communication : pour éviter les anomalies de communication du bus Compact I/O provoquées par une ouverture en extrémité.

Simplifiez l'extension du système : adapté à l'installation du système modulaire CompactLogix.

Entretien facile : structure simple, installation et remplacement rapides.

FAQ

T1. Faut-il appartenir aux modules d'E/S ?

Ce n'est pas le cas. Allen Bradley 1769 ECR ne fournit pas de fonction numérique, analogique ou de communication, il est uniquement utilisé pour protéger la structure du système et le terminal de bus.

Q2. S'il n'y a pas d'installation, quel effet cela peut-il avoir ?

Le bus d'E/S 1769 peut ne pas être en mesure de corriger la terminaison, ce qui peut empêcher le contrôleur d'identifier la configuration d'E/S, une exception de communication ou une défaillance du système.

Q3. Lors de l'installation, avez-vous besoin de la configuration du logiciel ?

Pas besoin de séparer la configuration logicielle. Il appartient au composant terminal matériel, le système termine automatiquement la connexion du bus une fois l'installation correcte.

Q4. Peut-il être installé sous tension ?

N'est pas recommandé. L'installation ou le retrait du premier doit couper l'alimentation du système, éviter les dommages au module ou aux anomalies du système de contrôle.

Q5. Comment déterminer si l'installation est normale ?

Vérifiez si le module est fermement inséré, si les connecteurs sont complètement engagés et confirmez que le système d'E/S ne présente aucun défaut grâce au diagnostic de l'automate CompactLogix.

Pourquoi nous choisir

Nous nous concentrons sur l'approvisionnement mondial en pièces de rechange rares pour la série Rockwell Compact I/O, contrôlons strictement les sources d'approvisionnement et empêchons la sortie de produits contrefaits et remis à neuf. Chaque article est accompagné d'un enregistrement de test et prend en charge plusieurs canaux de logistique internationale. Il peut être associé à un ensemble complet de documents douaniers pour le commerce extérieur. Nous connaissons les scénarios de maintenance des équipements à l'étranger et pouvons fournir des réponses techniques de base pour aider les clients étrangers à traiter rapidement les rapports d'erreur des terminaux de bus et à réduire les temps d'arrêt des équipements.

Champs d'application

Lignes de production d'automatisation industrielle

Équipement de machines d'emballage

Systèmes de contrôle des équipements mécaniques

Systèmes de transport de matériaux

Projets de rénovation et de maintenance industrielle

Cas clients et évaluations

Une usine de fabrication à l'étranger présentait un capot d'extrémité droite endommagé sur le groupe d'E/S et le système signalait en permanence des défauts du panneau arrière. Le site d'E/S n'a pas pu reconnaître. Fumei Technology a acheté l'ECR 1769 d'origine et a réalisé l'installation par livraison transfrontalière. La communication du panneau arrière est revenue à la normale et le défaut a été directement éliminé.

Client : Il est difficile d'acheter des cache-bornes originaux et fiables sur le marché. Les recevoir directement nous permet de les utiliser. Cela nous a aidé à résoudre le problème gênant des rapports d’erreurs du panneau arrière d’E/S.

Méthode de détermination de l'authenticité après réception

1. Vérifiez les étiquettes des produits

Confirmez l'identification du modèle comme étant Allen Bradley 1769 ECR.

Vérifiez le logo Allen Bradley/Rockwell Automation, les polices et la qualité d'impression des étiquettes.

Vérifiez que les informations sur le modèle sont conformes au bon de commande.

2. Vérifiez le processus d'apparition

Vérifiez la couleur de la coque du module, les détails des bords, de la boucle et du moule.

Vérifiez s'il y a des marques de nouvelle pulvérisation, de couverture d'étiquette, de démontage ou de réparation.

Le produit authentique présente généralement une fabrication régulière, sans bavures, déformations ou marques d'épissage évidentes.

3. Vérifiez la structure de connexion

Vérifiez si les bornes de connexion du bus 1769 sont complètes.

Confirmez qu’il n’y a pas de flexion, d’oxydation ou d’ablation de la broche de connexion.

Vérifiez si le mécanisme du fermoir est normal.

4. Vérification de la correspondance d'installation

Installez l'ECR 1769 à l'extrême droite du système d'E/S CompactLogix 1769.

Vérifiez si le module est étroitement connecté au module d'E/S adjacent.

Confirmez que la structure du système est installée correctement.

5. Vérifiez le fonctionnement du système

Vérifiez l’état de l’automate CompactLogix après la mise sous tension.

Vérifiez qu'il n'y a pas d'alarmes anormales dans la configuration des E/S.
