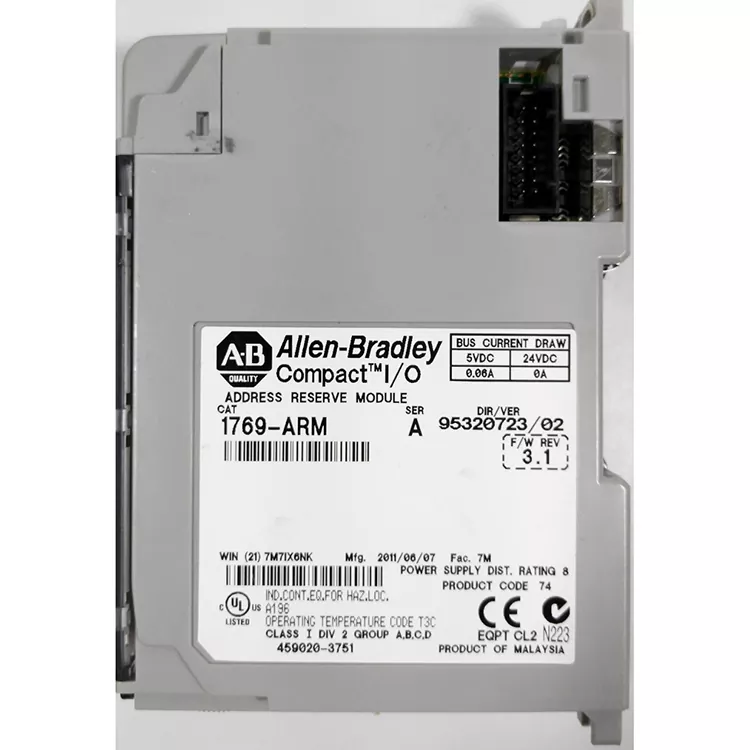

Allen Bradley 1769 ARM est utilisé pour verrouiller l'adresse de l'emplacement d'E/S du rack, garantissant ainsi que la configuration du programme n'a pas besoin d'être modifiée lors du remplacement ou de l'extension du matériel. Il est largement utilisé dans les équipements de traitement de l’eau, d’emballage et de fabrication à l’étranger avec inventaire. En tant que fournisseur professionnel pour les marchés étrangers, Feimu Technology effectue des tests d'identification et de connexion du fond de panier pour tous les produits entrants, filtre le vieillissement des contacts, les produits remis à neuf et réparés, et les produits peuvent être directement installés et utilisés, ce qui répond aux besoins de remplacement rapide des usines à l'étranger.

Avantages essentiels

Conservez l'emplacement de l'adresse E/S : dans les modules d'E/S réels temporairement non installés pour conserver la structure d'adresse du système.

Extension du système pratique : augmenter tardivement le module d'E/S, peut réduire les effets de redistribution des adresses.

Entretien facile : adapté aux modules de sites industriels temporairement retirés ou remplacés.

Améliorer la compatibilité : le programme de contrôle existant aide à maintenir la structure de l'adresse E/S.

Structure interne

En tant qu'adaptateur DeviceNet, l'Allen Bradley 1769 ADN se compose principalement d'interfaces de communication, de circuits de contrôle de traitement, d'interfaces de bus E/S, d'alimentation et de circuits de protection. Tous les éléments fonctionnent ensemble pour compléter l'échange de données entre le réseau DeviceNet et le système Compact I/O 1769.

Processus de travail :

Réseau DeviceNet → Interface de communication → Protocole/circuit de contrôle → Bus d'E/S 1769 → Module d'E/S → Équipement de terrain

Paramètres importants

FAQ

T1. Peut-il être remplacé directement par un module d'E/S ordinaire ?

Non, on ne peut pas simplement le remplacer. La fonction de l'Allen Bradley 1769 ARM est de conserver les adresses, ce qui est différent des fonctions des modules d'E/S numériques et analogiques.

Q2. Le programme PLC peut fonctionner ?

Ne peut pas. Ce n'est pas une CPU, mais elle est utilisée pour la gestion des adresses d'E/S et la configuration du système du module auxiliaire.

Q3. En fait, le canal d'E/S ?

Non, sa fonction principale est de conserver l'emplacement de l'adresse et il ne fournit pas d'E/S numériques ou analogiques réelles.

Q4. Quand faut-il l'utiliser ?

Ce module peut être utilisé lorsque le système doit réserver temporairement un emplacement d'adresse d'E/S 1769 ou prévoit d'ajouter des modules d'E/S réels ultérieurement.

Q5. Besoin de configurer les E/S après l'installation ?

Doit être défini en fonction des besoins spécifiques du système CompactLogix et de la configuration du contrôleur, peut identifier et confirmer correctement le module de contrôleur dans la structure du système.

Le processus de contrôle

1. Contrôle d'apparence → Vérifiez si la coque, les interfaces, les vis et les étiquettes sont en bon état.

2. Vérification du modèle → Confirmez que le modèle de la plaque signalétique, la série et les autres informations sont conformes à la commande.

3. Test d'alimentation → Vérifiez le voyant lumineux et l'état de fonctionnement du module.

4. Test de communication → Accédez au réseau DeviceNet pour confirmer que la communication et l'échange de données d'E/S sont normaux.

5. Vérification du logiciel → Utilisez le logiciel Rockwell pour vérifier l'identification et l'état de défaut de l'équipement.

6. Enregistrez les résultats → Prenez des photos de l'objet matériel, de la plaque signalétique et du processus de test, formez le dossier d'inspection et emballez les marchandises pour la livraison.

Champs d'application

Ligne de production automatique : réservez dans le futur emplacement d'extension E/S, pratique pour augmenter ultérieurement les capteurs et les actionneurs.

Équipement d'emballage : équipement en phase de conception de l'adresse d'E/S réservée, en retard pour réduire les mises à niveau matérielles à l'influence du programme de contrôle.

Système de transport de matériaux : réservez des positions de module pour l'ajout ultérieur de points de détection, de convertisseurs de fréquence ou d'actionneurs.

Mise à niveau de l'équipement mécanique : supprimez les anciens modules ou manquez temporairement de modules de remplacement et conservez la structure d'adresse E/S d'origine.

Grands systèmes de contrôle CompactLogix : à utiliser pour une disposition d'E/S standardisée afin de faciliter l'extension et la maintenance des équipements.

Cas clients et évaluations

Fabricant étranger d'équipements de traitement de l'eau, le module ARM 1769 configuré par l'usine d'origine a été endommagé et les adresses d'E/S ont été décalées après le retrait, provoquant une alarme continue de l'équipement. Ils ont acheté le module original testé et mesuré auprès de Feimu Technology, ont effectué la livraison transfrontalière et le mappage E/S a été restauré, éliminant ainsi l'alarme de l'équipement.

Le client : Ce module de rétention d'adresse est difficile à acheter. Les produits ont subi des tests complets et ne nécessitent aucune modification du programme pour résoudre nos défauts de mappage E/S.

Pourquoi nous choisir

Concentrez-vous sur l'approvisionnement mondial en pièces de rechange rares pour la série Rockwell Compact I/O, contrôlez strictement les sources d'approvisionnement et empêchez la sortie de produits contrefaits et remis à neuf. Chaque article est accompagné d'un enregistrement de test et prend en charge la logistique internationale multicanal. Il peut être associé à un ensemble complet de documents douaniers du commerce extérieur. Familier avec les scénarios de maintenance des équipements à l'étranger, il peut fournir des réponses techniques de base pour aider les clients étrangers à résoudre rapidement les défauts anormaux d'adresse de slot et à réduire les temps d'arrêt des équipements.

Processus d'installation

1. Confirmation du système : confirmez qu'Allen Bradley 1769 ARM est compatible avec le système d'E/S CompactLogix 1769.

2. Mise hors tension du système : coupez l’alimentation du contrôleur et du système d’E/S.

3. Déterminez la position d'installation : selon la planification de l'adresse E/S d'origine, 1769 - ARM sera installé à la position spécifiée.

4. L'installation du module : sur le connecteur de bus 1769, le module push et le verrouillage des institutions fixes.

5. Vérifiez la connexion, assurez-vous que le module et les modules 1769 adjacents sont fermement connectés.

6. Mettez le système sous tension : rétablissez l'alimentation électrique et vérifiez l'état du contrôleur et des E/S.

7. Vérification de la configuration : utilisez le logiciel Rockwell correspondant pour vérifier la structure d'E/S et la configuration des adresses afin de confirmer le fonctionnement normal du système.

Durée de vie

Allen Bradley 1769 ARM appartient à la série CompactLogix 1769 de modules de contrôle industriel, principalement utilisés pour la conservation des adresses d'E/S, et est conçu pour un fonctionnement à long terme dans les environnements d'automatisation industrielle. Sa durée de vie réelle dépend des conditions de travail, des conditions d'installation et des situations de maintenance.

Durée de vie : grâce à une conception électronique de qualité industrielle, il convient au fonctionnement continu du système de contrôle automatique.

Cycle de service typique : dans des conditions de température, d'humidité et d'environnement électrique stables, il peut supporter un fonctionnement continu pendant de nombreuses années.

Les facteurs affectant la vie :

Conditions de température interne et de dissipation thermique de l’armoire de commande

Environnement gazeux poussiéreux, humide et corrosif

Stabilité de l'alimentation électrique et choc électrique

Module à installer et à maintenir
