L'acquisition de signaux analogiques industriels présente souvent des défis pratiques, tels que des signaux faibles susceptibles d'être interférences, des fluctuations de lecture causées par des différences de potentiel de terre, des difficultés d'adaptation à diverses conditions de fonctionnement et des perturbations à l'échelle du système résultant de pannes sur un seul canal. Les modules analogiques standard, souvent limités par des modes de fonctionnement uniques, une faible résistance aux interférences et une adaptabilité limitée, ne parviennent souvent pas à répondre aux exigences d'un contrôle de production de précision. L'Allen Bradley 1756-IF16 résout ces problèmes grâce à des fonctionnalités telles que la commutation d'entrée multimode, la configuration de canaux indépendants et le blindage et l'isolation matériels, établissant un équilibre entre polyvalence et performances spécialisées.
S'appuyant sur une vaste expérience dans le secteur des pièces détachées de contrôle industriel, Feimu Technology se concentre sur l'approvisionnement en produits authentiques plutôt que sur la fabrication de matériel. Grâce à des inspections rigoureuses des produits entrants, à une vérification standardisée des produits sortants et à une assistance technique pratique, nous aidons nos clients à éviter les problèmes d'approvisionnement courants, tels que les produits contrefaits ou de qualité inférieure, les problèmes de compatibilité et les coûts de maintenance élevés, tout en prenant en charge un large éventail de scénarios, notamment l'intégration de nouveaux systèmes, le remplacement d'équipements existants et l'expansion de la capacité du système.
| Attribut | Spécification |
| Série de produits | E/S ControlLogix |
| Type de module | Module d'entrée analogique |
| Points d'entrée | 16 points |
| Type d'entrée | Tension / Courant |
| Plage d'entrée | ±10 V, 0-10 V, 0-5 V, 0-20 mA |
| Canaux d'entrée | 16 asymétrique |
| Mode différentiel | 8 Différentiel |
| Mode haute vitesse | 4 Différentiel |
| Résolution | 16 bits |
| Méthode de conversion | Sigma-Delta |
| Tension d'isolement | Isolation continue 250 V |
| Méthode de connexion | RTB 36 broches |
| Emplacement d'installation | Rack ControlLogix |
| Consommation d'énergie | Environ 2,3 W (mode tension) |
| Consommation de courant 5,1 V | Environ 150 mA |
| Consommation de courant 24 V | Environ 65 mA |
| Poids | Environ 0,22 kg |
1. Conversion A/D de haute précision pour l'acquisition de signaux de bas niveau
L'Allen Bradley 1756-IF16 est doté d'une puce de conversion A/N de haute précision de qualité industrielle avec des algorithmes d'acquisition optimisés pour les signaux analogiques faibles trouvés dans les environnements industriels. Il capture avec précision les signaux de tension et de courant de faible amplitude sujets à l'atténuation, éliminant ainsi la distorsion et les fluctuations de valeur souvent observées dans les modules standard. Cela garantit une précision d’acquisition fondamentale, ce qui le rend adapté à une variété d’applications de détection et de surveillance de précision.
2. Blindage et isolation complets pour éliminer les interférences électromagnétiques
Le module utilise une structure de blindage et d'isolation rigoureuse qui sépare physiquement les canaux d'acquisition de signaux de terrain des circuits de contrôle logique PLC. Cette isolation au niveau matériel bloque les interférences électromagnétiques provenant des variateurs de fréquence (VFD), des moteurs haute puissance et du bruit de ligne, résolvant ainsi efficacement les problèmes courants tels que la dérive du signal analogique et l'inexactitude des données dans des environnements d'exploitation complexes.
3. Fond de panier plaqué or épaissi pour une communication stable
Le connecteur de bus de fond de panier est doté d'un processus de placage à l'or épaissi, offrant une excellente conductivité, résistance à l'oxydation et durabilité contre les cycles d'accouplement répétés. Conçu pour une compatibilité à long terme avec les racks ControlLogix, il maintient une communication de bus stable, évitant ainsi les problèmes de contact ou les interruptions de communication provoqués par des insertions/retraits répétés ou un fonctionnement prolongé dans des racks vieillissants.
4. Plusieurs modes de câblage compatibles avec divers capteurs
Prenant en charge les modes de câblage asymétrique, différentiel et haute vitesse, un seul module peut accueillir des capteurs standard, des équipements de détection longue portée et des dispositifs de signaux dynamiques haute vitesse. Il s'adapte à diverses conditions de terrain sans modifications matérielles, réduisant considérablement la variété de modules de rechange requis et atténuant efficacement la pression sur les stocks.
1. Mode d'entrée asymétrique (16 canaux)
Convient aux applications standard où le capteur et le module partagent un terrain commun. Il permet d'utiliser les 16 canaux d'acquisition pour une utilisation maximale des canaux. Principalement utilisé pour le contrôle général des processus et l'acquisition de signaux analogiques standard (par exemple, capteurs de température), il s'agit du mode de câblage standard pour les projets de routine.
2. Mode d'entrée différentielle (8 canaux)
Conçu pour les applications impliquant des différences de potentiel au sol, de longues distances de câblage ou des environnements électromagnétiques complexes. Il élimine efficacement les interférences de boucle de terre et résout les fluctuations de lecture causées par la transmission par câble long, ce qui le rend idéal pour la détection extérieure à longue portée et la surveillance des équipements dans les environnements d'atelier très bruyants.
3. Mode d'entrée haute vitesse (4 canaux)
Axé sur des taux de mise à jour de signal ultra-élevés, ce mode est spécialement conçu pour les signaux dynamiques à évolution rapide. Il répond aux exigences strictes en temps réel des applications telles que le contrôle de mouvement et la surveillance des paramètres de processus à grande vitesse, garantissant la synchronisation des signaux et une latence nulle des données pendant les opérations à grande vitesse.
1. Compatibilité avec le logiciel de configuration grand public
Le module prend en charge la configuration via deux progiciels officiels grand public : RSLogix 5000 et Studio 5000 Logix Designer. Il est compatible avec la grande majorité des architectures système ControlLogix sans nécessiter de plug-ins d'adaptateur supplémentaires, garantissant une intégration transparente et un alignement avec les flux de travail de programmation et de débogage standard des ingénieurs.
2. Configuration de canal indépendante et granulaire
Chaque canal permet une configuration indépendante du type de signal, de la plage de mesure, de la fréquence du filtre, des seuils d'alarme et des paramètres d'étalonnage à l'échelle technique. Cela permet une adaptation sur mesure à divers capteurs et paramètres de signal sans nécessiter de réglages uniformes pour l'ensemble de l'unité, ce qui le rend idéal pour les projets complexes impliquant des types de capteurs mixtes.
3. Taux d'échantillonnage personnalisables pour des conditions de fonctionnement spécifiques
Les taux de mise à jour du signal peuvent être ajustés à la demande, grâce aux paramètres d'échantillonnage en temps réel (RTS) intégrés. Les ingénieurs peuvent ajuster les paramètres de manière flexible en fonction des cycles de fonctionnement des équipements de terrain et des exigences de précision des processus, en équilibrant la précision de l'acquisition des données et l'efficacité du système pour s'adapter à un large éventail de scénarios de contrôle, des applications à grande vitesse aux applications à faible vitesse.
Dans un système d'automatisation du traitement des eaux usées, l'Allen-Bradley 1756-IF16 capture les signaux analogiques en temps réel des capteurs de pH sur le terrain et transmet les données converties de haute précision à l'automate ControlLogix. Sur la base de paramètres de processus prédéfinis, le PLC effectue des calculs pour contrôler automatiquement le démarrage/arrêt et la fréquence de fonctionnement des pompes doseuses, régulant avec précision le niveau de pH des eaux usées. Ce processus de contrôle en boucle fermée entièrement automatisé remplace les méthodes traditionnelles de test et de réglage manuels, réduisant ainsi les coûts de main-d'œuvre et de maintenance tout en améliorant considérablement la stabilité et la standardisation du processus de traitement des eaux usées.
1. Protocoles de maintenance de routine
Le module doit être logé dans une armoire de commande électrique étanche et sèche, en mettant l'accent sur la protection contre l'humidité, car l'humidité dans la zone des bornes peut facilement provoquer une dérive du signal analogique. Vérifier régulièrement le serrage des bornes de câblage ; les signaux analogiques sont très sensibles à la résistance de contact et des connexions desserrées peuvent directement entraîner des anomalies de données et une distorsion du signal.
2. Techniques de dépannage des chaînes
Si un seul canal présente des anomalies de données ou des erreurs « hors plage », il n'est pas nécessaire de remplacer le module immédiatement. Au lieu de cela, échangez d’abord le câblage des canaux et vérifiez les paramètres de configuration du logiciel. La plupart des défauts proviennent de problèmes de capteurs, d'erreurs de câblage ou de non-concordances de paramètres ; exclure les problèmes périphériques avant de diagnostiquer une panne matérielle évite des coûts de remplacement inutiles.
3. Exigences de stockage à long terme
Pour une mise hors service à long terme, débranchez l'alimentation électrique et nettoyez la poussière de la surface du module. Placez le module dans un sac antistatique scellé et stockez-le dans un environnement sec et à température contrôlée, exempt d'agents corrosifs et de fortes interférences électromagnétiques. Cela empêche efficacement l'oxydation des broches et la dégradation du circuit due à l'humidité, garantissant ainsi la stabilité pour un déploiement futur.
1. Spécifications de sélection du bornier
L'Allen Bradley 1756-IF16 n'inclut pas de bornier ; un accessoire RTB (bornier amovible) à 36 broches doit être sélectionné séparément. Les modèles compatibles courants incluent : le 1756-TBCH (borne à ressort à pince à cage), qui permet un câblage rapide sans tournevis ; et le 1756-TBS6H (borne à vis), adapté aux applications de câblage industriel standard. La sélection doit être basée sur les besoins opérationnels et de maintenance spécifiques sur site.
2. Procédures de câblage standardisées
Utilisez des câbles blindés à paire torsadée pour la transmission du signal analogique, en mettant le blindage du câble à la terre à une seule extrémité du module. Maintenez une séparation minimale de 30 cm entre les câbles de signaux analogiques et les lignes électriques pour éviter les interférences des circuits électriques. Utilisez des calibres de fil compris entre 0,5 et 1,5 mm² (22 et 16 AWG) avec une longueur de dénudage standard de 8 à 10 mm pour garantir des connexions sécurisées et un contact fiable.
3. Flux de travail de configuration standard de Studio 5000
Étape 1 : ajoutez le module 1756-IF16 à l'arborescence de configuration des E/S du logiciel. Étape 2 : Sélectionnez le type de signal (tension/courant) et la plage de mesure pour chaque canal. Étape 3 : Configurez le mode d'entrée (asymétrique, différentiel ou haute vitesse) en fonction des exigences de l'application. Étape 4 : activez le filtrage numérique et définissez des seuils d'alarme haut/bas selon vos besoins. Étape 5 : Téléchargez la configuration sur le contrôleur et vérifiez que les lectures des canaux sont normales avant de mettre le système en service.
1. État de l'indicateur PWR (alimentation)
Un voyant vert fixe indique une alimentation normale du module ; aucune action n'est requise. Si le voyant est éteint, il n'y a pas de courant ; vérifiez l'état d'alimentation du système ControlLogix et inspectez la connexion du fond de panier pour déceler tout jeu ou défaut.
2. Indicateur d'état « OK »
Un voyant vert fixe indique un fonctionnement normal sans défaut ; un voyant rouge fixe signifie une panne matérielle ou une erreur de configuration. Essayez de redémarrer pour réinitialiser, mais si le défaut persiste, le module doit être remplacé. Un voyant clignotant indique que le module est en mode « attente de configuration » ; le fonctionnement normal peut être rétabli en téléchargeant le programme de configuration approprié.
3. Indicateurs d'état des canaux
Un voyant vert fixe indique une configuration correcte du canal et une acquisition précise du signal ; un voyant rouge fixe indique un signal hors de portée ou une anomalie de canal, nécessitant une vérification étape par étape de la plage du capteur, de l'état du câblage et des paramètres de configuration du logiciel.

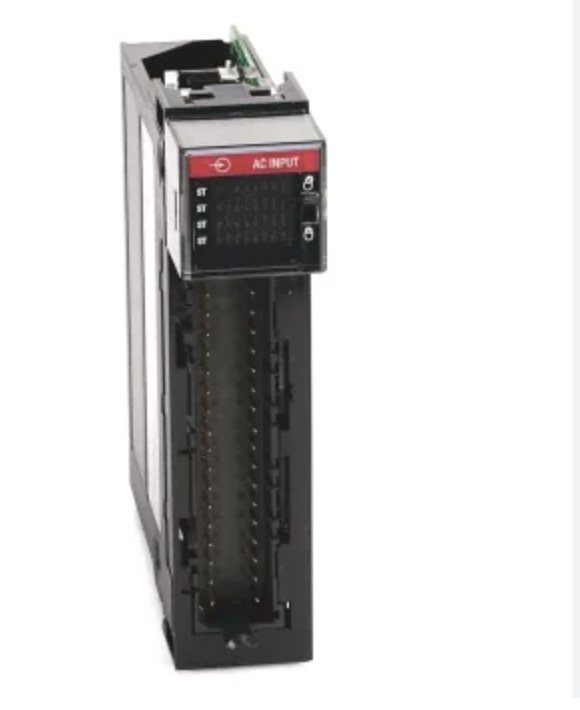

1. Détails extérieurs et du logement
Les unités d'origine sont dotées du boîtier standard « greige » (gris-beige) de la série ControlLogix, caractérisé par une couleur uniforme et une finition lisse de haute qualité ; les contrefaçons présentent souvent des différences de couleur, un brillant de surface anormal ou des textures de boîtier rugueuses. Les modules authentiques pèsent environ 0,22 kg avec une répartition constante du poids, tandis que les contrefaçons sont généralement plus légères et semblent fragiles ou mal construites.

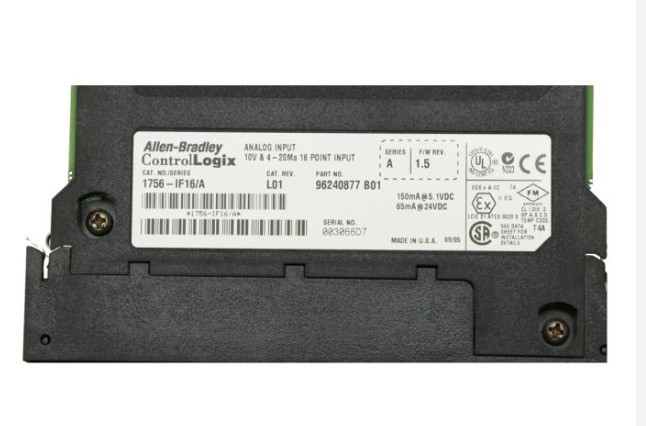

2. Détails de l'étiquette et du terminal
Les étiquettes de modèle authentique présentent une impression nette et permanente avec des bords lisses et plats qui ne se décollent pas ; le bornier utilise la conception enfichable grise du fabricant d'origine, avec des vis qui tournent en douceur sans coller ni dénuder. Les contrefaçons utilisent souvent des composants en plastique de qualité inférieure et du matériel métallique mal fini.

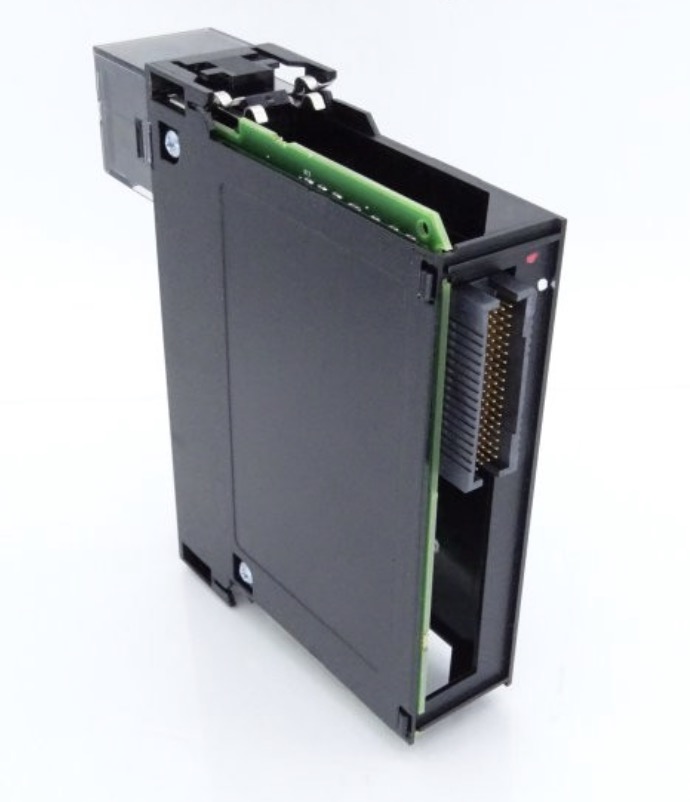

3. Détails des broches du fond de panier
Les véritables broches du fond de panier présentent un placage doré épais et sont parfaitement alignées, droites et exemptes d'oxydation ou de points noirs ; les contrefaçons utilisent souvent des broches étamées qui sont sujettes à l'oxydation et à la déformation, entraînant un mauvais contact au fil du temps.
1. Approvisionnement authentique garanti
Créée à Jiangmen, Guangdong en 2005, notre société possède des années d'expérience dans l'exportation de pièces détachées de contrôle industriel. Nous fournissons depuis longtemps d'authentiques composants de contrôle industriel de marques telles que Rockwell, Siemens, GE et Schneider dans plus de 30 pays à travers le monde. Toutes les unités Allen-Bradley 1756-IF16 sont de véritables produits d'usine, sans remise à neuf, modification ou contrefaçon, et sont entièrement traçables. 2. Tests complets avant expédition
Chaque module est soumis à des tests de tension et de courant réels avant expédition. Nous vérifions la précision de l'acquisition des données, la stabilité de la communication et les fonctions d'alarme canal par canal. En respectant strictement les spécifications techniques OEM, nous empêchons l’expédition de modules présentant des défauts cachés, garantissant ainsi une stabilité et une facilité d’utilisation immédiates dès l’installation.
3. Livraison rapide à partir du stock
Nous maintenons un inventaire toute l’année de modules analogiques de la série ControlLogix. Pour répondre aux besoins urgents de maintenance en usine ou aux exigences accélérées d'un projet, nous proposons une vérification et une expédition des commandes le jour même, minimisant ainsi les temps d'arrêt des équipements et évitant les pertes associées aux retards du projet.
4. Assistance technique experte
Notre équipe possède une vaste expérience des systèmes ControlLogix, couvrant tout, des normes de câblage et de la configuration logicielle à la commutation de mode et au dépannage. Nous pouvons résoudre avec précision les problèmes rencontrés pendant le fonctionnement, tels que les lectures anormales, la sélection de mode incorrecte, les erreurs de configuration et les défauts de câblage. Nous garantissons une réponse aux demandes techniques dans les 12 heures et la réalisation de la coordination commerciale dans les 24 heures.
Courriel : sales@feimutech.com
WhatsApp : +86 13358323579
Site Web : www.feimuplc.com
Délai de réponse : Demandes techniques dans les 12 heures. Enquêtes commerciales sous 24 heures.
Oui. Le module est nativement compatible avec les entrées de courant 0-20 mA et peut être configuré via le logiciel Studio 5000 pour prendre en charge les signaux de capteur industriels standard 4-20 mA, ce qui le rend parfaitement adapté aux applications typiques d'acquisition de données analogiques sur le terrain.
Oui. Cette série prend en charge la maintenance en ligne, permettant le retrait et le remplacement des modules sans arrêter le système, ce qui est idéal pour la maintenance des équipements dans des environnements de production continue.
Non. Les modules et borniers ControlLogix sont vendus séparément. Vous devez sélectionner un bornier à 36 broches compatible (tel que le 1756-TBCH ou le 1756-TBS6H) ; nous pouvons fournir l'ensemble complet d'accessoires compatibles.
La poursuite du fonctionnement n'est pas recommandée. Une défaillance d'un seul canal compromet les performances globales d'isolation du module, créant des risques de courts-circuits internes et de diaphonie des signaux. Cela peut affecter la précision d'acquisition d'autres canaux ou même provoquer une panne totale du système ; par conséquent, le module doit être remplacé rapidement pour garantir la stabilité du système.
