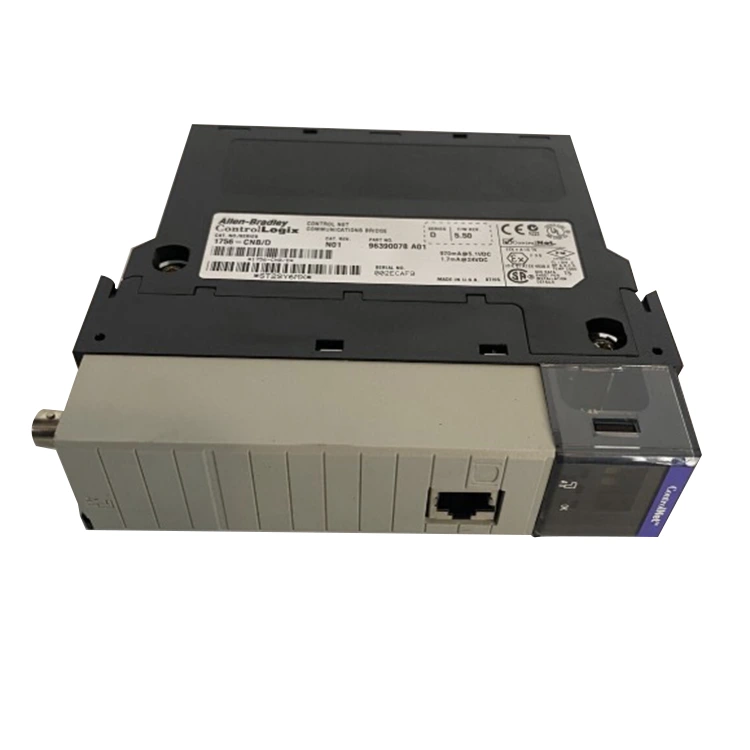

Allen Bradley 1756-CNB

En tant que fournisseur professionnel, nous vous proposons cet Allen Bradley 1756-CNB. Il s'agit d'un module d'interface de communication ControlNet spécialement conçu pour les contrôleurs ControlLogix 5550/5560/5570 et d'autres séries. Chez Feimu Technology, nous comprenons que l’aspect le plus préoccupant des réseaux industriels est l’incertitude. Même un retard d’une seconde peut entraîner l’arrêt de toute la chaîne de production.

envoyer une demande

Description du produit

Feimu Technology Company a récemment présenté un module essentiel à ses partenaires d'automatisation industrielle à l'étranger. Comme le savent tous ceux qui utilisent les automates Rockwell, s'il est nécessaire d'établir une connexion rapide et hautement fiable entre différents racks ou entre le contrôleur et les E/S distantes, le bus ControlNet est un bon choix. Et ce module est au cœur de cette démarche. En tant que fournisseur professionnel de pièces de rechange, nous vous recommandons ce pont durable et extrêmement stable, afin de garantir que tous vos appareils fonctionnent correctement dans un seul bus et que la transmission des données soit fluide et fiable.

Comment se passe la prestation ?

Les performances de cet Allen Bradley 1756-CNB sont assez robustes. Il a un débit de données élevé et peut transmettre à la fois des signaux de commande et des données avec des exigences de temps extrêmement élevées sur le même bus. Sa vitesse de communication est réglable et peut s'adapter à 5M, qui est une transmission ultra-rapide, ou à des vitesses plus lentes, avec une grande flexibilité. Ce qui est le plus rassurant, c'est sa certitude. Dans le réseau ControlNet, il garantit que les données seront définitivement transmises dans le délai spécifié et ne seront jamais en retard comme l'Ethernet ordinaire en raison de la congestion, ce qui est extrêmement important pour le contrôle de sécurité.

Paramètres

Série de produits	Allen-Bradley 1756-CNB
Type de communication	Module de communication ControlNet
Nombre de ports	2 x ports BNC (prend en charge la redondance)
Taux de communication	5 Mbit/s
Nœuds connectés	Jusqu'à 99 nœuds
Courant du fond de panier	1,2 A à 5 V CC
Température de fonctionnement	0°C à 60°C (32°F à 140°F)

Quels sont les avantages du produit ?

De nombreuses pièces de démontage vendues ont le commutateur d'adresse rouge desserré, coincé ou même dépourvu de cache-poussière. Ici, avant l'expédition, nous utiliserons des produits de nettoyage professionnels pour essuyer la coque extérieure, en veillant à ce que les étiquettes soient clairement visibles. De plus, nous inspecterons soigneusement le commutateur rotatif pour garantir que chaque position peut être utilisée avec précision, ce qui rend particulièrement pratique la définition de l'adresse du nœud sur site.

Bases de ControlNet – Pourquoi c'est toujours important

ControlNet est un protocole réseau déterministe. Contrairement à l'Ethernet standard, ControlNet garantit la livraison des données dans un délai fixe. Ceci est essentiel pour les applications critiques en matière de sécurité et de contrôle de mouvement.

Principales fonctionnalités de ControlNet :

Communication déterministe :Les données sont livrées dans un délai garanti. Aucune collision. Aucun retard.
Prise en charge des médias redondants :Le 1756-CNB dispose de deux ports BNC. Utilisez les deux pour un câblage redondant. Si un câble tombe en panne, la communication continue sur le deuxième câble.
Longue distance :Jusqu'à 1 000 mètres par segment. Jusqu'à 5000 mètres avec répéteurs.
Données planifiées et non planifiées :Les données de contrôle critiques utilisent une communication planifiée. Les données non critiques (telles que les messages IHM) utilisent des communications non planifiées.

Pourquoi ControlNet est toujours utilisé :

De nombreuses grandes usines ont installé ControlNet dans les années 2000. Remplacer l'ensemble du réseau coûte cher.
Le contrôle des processus et le contrôle des mouvements nécessitent souvent une communication déterministe.
ControlNet offre une meilleure immunité au bruit qu'Ethernet dans les environnements à interférences électromagnétiques élevées.
Le 1756-CNB est utilisé dans les systèmes existants. Les nouveaux systèmes utilisent généralement Ethernet/IP, mais les systèmes plus anciens nécessitent des pièces de rechange.

Planification du réseau – nœuds, longueur de câble et répéteurs

Une bonne planification du réseau est essentielle pour un fonctionnement fiable de ControlNet. Utilisez ces directives pour planifier votre réseau.

Paramètre	Limite	Conséquence du dépassement
Nœuds par réseau	99 maximum	Le temps de mise à jour du réseau augmente. Les nœuds peuvent expirer.
Longueur de câble par segment	1000 mètres (RG-6)	Atténuation du signal. Erreurs de communication.
Répéteurs par réseau	5 maximum	Retard du signal. Instabilité du réseau.
Temps de mise à jour du réseau (NUT)	2 ms à 100 ms	Un NUT court réduit la bande passante de données disponible. Un NUT long ralentit la réponse du contrôle.
Terminateurs	2 requis (les deux extrémités)	Réflexions de signaux. Échec de communication.

Types de câbles recommandés :

Utilisez un câble coaxial RG-6 (75 Ω) pour ControlNet.
Belden 88760 ou équivalent est recommandé.
N'utilisez pas de câble RG-58 (50Ω). Cela provoque des réflexions de signal.
Terminez les deux extrémités avec des terminateurs 75Ω. Utilisez Allen Bradley 1786-TCT ou équivalent.

Exemple de problème de terrain :Un client a utilisé un câble RG-58 sur un réseau ControlNet. Le système présentait des erreurs de communication intermittentes. Les modules tomberaient du réseau de manière aléatoire. Cause : Incompatibilité d'impédance du câble. Correctif : remplacement de tous les câbles par du RG-6. Terminé les deux extrémités. La communication s'est immédiatement stabilisée.

Compatibilité des versions du micrologiciel

L'Allen Bradley 1756-CNB dispose de différentes versions de micrologiciel. Les anciennes versions peuvent ne pas fonctionner avec le logiciel RSLogix 5000 plus récent. Vérifiez la compatibilité du micrologiciel avant l'installation.

Version du micrologiciel	Version RSLogix 5000 compatible	Remarques
Version 1.x	RSLogix 5000 v10 ou version antérieure	Très vieux. Peut ne pas fonctionner avec les versions plus récentes.
Version 2.x	RSLogix 5000 v11 à v15	Compatibilité limitée.
Version 3.x	RSLogix 5000 v16 à v19	Largement utilisé. Bonne compatibilité.
Version 4.x	RSLogix 5000 v20 et supérieur	Recommandé. Meilleure compatibilité avec les nouveaux logiciels.

Ce que fait Feimu avant l'expédition :

Chaque 1756-CNB est testé sur un réseau de test ControlNet.
La version du micrologiciel est vérifiée et enregistrée.
Si le client spécifie une version de firmware requise, nous vérifions avant expédition.
Si le micrologiciel est trop ancien pour le système du client, nous recommandons un module alternatif (1756-CNBR ou 1756-ENBT).

Remarque sur la mise à niveau du micrologiciel :Le micrologiciel du 1756-CNB ne peut pas être mis à niveau sur site. Il est gravé dans le module en usine. La seule façon d'obtenir une version plus récente est d'acheter un module avec le firmware le plus récent. Feimu peut vous aider à identifier la version correcte pour votre système.

Définition de l'adresse du nœud et erreurs courantes

Le 1756-CNB dispose de deux commutateurs rotatifs sur le panneau avant. Ceux-ci définissent l’adresse du nœud. Un réglage correct de l’adresse du nœud est essentiel au fonctionnement du réseau.

Paramétrage de l'adresse du nœud :

Les deux commutateurs rotatifs sont étiquetés « TENS » et « UNITS ».
Le commutateur TENS règle le chiffre des dizaines (0-9).
Le commutateur UNITS règle le chiffre des unités (0-9).
Adresses de nœud valides : 1 à 99.
Le nœud 0 est réservé au maître du réseau (planificateur).

Erreurs courantes :

Mettre les deux commutateurs à 0 :Ceci n’est pas valide. Le nœud 0 n'est pas autorisé pour les modules d'E/S.
Adresses en double :Deux modules avec la même adresse de nœud sur le même réseau provoquent des erreurs de communication.
Oublier de régler les interrupteurs :Le module utilise l'adresse par défaut si les commutateurs ne sont pas définis. La valeur par défaut est 0. Ceci n’est pas valide.
Changement d'adresse pendant l'alimentation :Les commutateurs rotatifs sont lus à la mise sous tension. Les changer pendant que le module est sous tension ne change pas l'adresse. Éteignez et rallumez après le changement.

Pratique recommandée :

Planifiez toutes les adresses de nœuds avant l'installation.
Écrivez l'adresse du nœud sur le module avec un marqueur permanent. Cela facilite la maintenance future.
Mettez le châssis hors tension avant de modifier les adresses de nœud.
Laissez toujours le nœud 0 pour le planificateur réseau.

LED d'état du module et diagnostics

Le 1756-CNB possède plusieurs voyants sur le panneau avant. Ceux-ci fournissent des informations d'état immédiates sans terminal de programmation.

DIRIGÉ	Statut	Signification	Action
REP	Vert	Module alimenté et fonctionnant normalement.	Aucune action nécessaire.
REP	Désactivé	Pas d'alimentation vers le module.	Vérifiez l'alimentation du châssis. Vérifiez que le module est inséré.
D'ACCORD	Vert	Module en cours d'exécution. Aucun défaut.	Aucune action nécessaire.
D'ACCORD	Rouge	Défaut module. Panne matérielle ou erreur de configuration.	Réinsérez le module. Si le rouge reste, remplacez le module.
D'ACCORD	Clignotant	Le module est en mode configuration.	Téléchargez la configuration depuis RSLogix 5000.
CHA	Vert	Canal A actif. Communication réseau présente.	Aucune action nécessaire.
CHA	Jaune	Avertissement de communication du canal A.	Vérifiez le câble. Vérifiez le terminateur. Vérifiez le bruit.
CHA	Rouge	Défaut de communication du canal A.	Vérifiez la connexion du câble. Vérifiez la résiliation. Remplacez le câble s’il est endommagé.
CHB	Identique à CH A	État du canal B.	Mêmes actions que CH A.

Vérification de l'authenticité du produit

Les modules Allen Bradley 1756-CNB sont généralement contrefaits. Utilisez ces contrôles pour vérifier l’authenticité.

Couleur du panneau avant :Les modules authentiques utilisent une couleur beige-gris spécifique conforme à la famille ControlLogix. Les contrefaçons ont souvent une teinte différente ou une finition brillante.
Qualité de l'étiquette :Les étiquettes authentiques ont une impression permanente avec le numéro de modèle 1756-CNB clairement visible. Les étiquettes contrefaites ont souvent un texte flou ou des bords qui se décollent.
Qualité du commutateur rotatif :Les véritables commutateurs rotatifs sont fermes avec une détente positive. Les contrefaçons ont souvent des interrupteurs desserrés ou collants.
Qualité du port BNC :Les véritables ports BNC sont plaqués or et s'adaptent parfaitement aux câbles. Les contrefaçons utilisent souvent des connecteurs de mauvaise qualité et desserrés.
Poids des modules :Le véritable 1756-CNB pèse environ 0,35 kg. Les contrefaçons semblent souvent plus légères.
Autocollant du micrologiciel :Les modules authentiques comportent un petit autocollant indiquant la version du firmware. Les contrefaçons sont souvent dépourvues de cet autocollant.

Si le module affiche une LED rouge OK après une configuration correcte, suspectez une contrefaçon. Contactez Feimu Technology avec des photos pour vérification.

À propos de la technologie Feimu

Feimu Technology opère depuis la ville de Jiangmen, dans la province du Guangdong, en Chine. L'entreprise a été fondée en 2005 et a fourni des composants d'automatisation à des clients dans plus de 30 pays.

Années d'exploitation :20 ans à compter de 2025.
Entrepôt:2000+ mètres carrés. Température contrôlée. Humidité maintenue en dessous de 60%.
Inventaire:Plus de 5 000 SKU actifs. Comprend les modules ControlLogix, CompactLogix, SLC 500 et POINT I/O.
Marques portées :Allen Bradley, Siemens, GE, Schneider.
Marchés d'exportation :Europe, Amérique du Nord, Amérique du Sud, Moyen-Orient, Asie du Sud-Est. Plus de 30 pays.
Test pour 1756-CNB :Chaque module est inspecté visuellement. Les commutateurs rotatifs ont été vérifiés pour leur bon fonctionnement. Ports BNC inspectés. Module sous tension dans le châssis de test ControlLogix. LED OK vérifiée. Communication testée avec câble de test et analyseur de réseau. Version du micrologiciel vérifiée et enregistrée. Test de déverminage de 24 heures.
Garantie:12 mois à compter de la date d'expédition. Couvre les défauts de fabrication. Ne couvre pas les dommages aux câbles, les surtensions, les dommages physiques ou les dégâts des eaux.
