GE Fanuc IC693ALG220

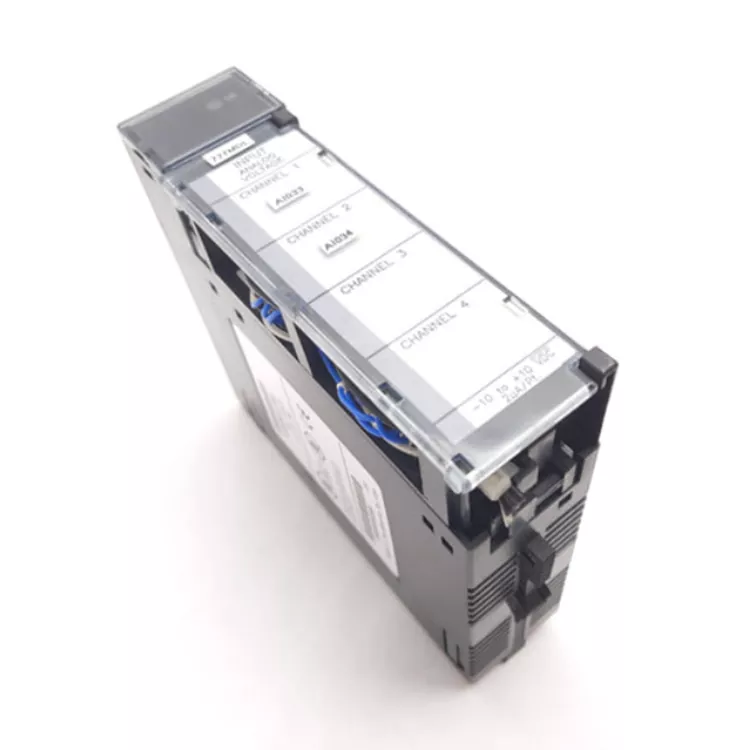

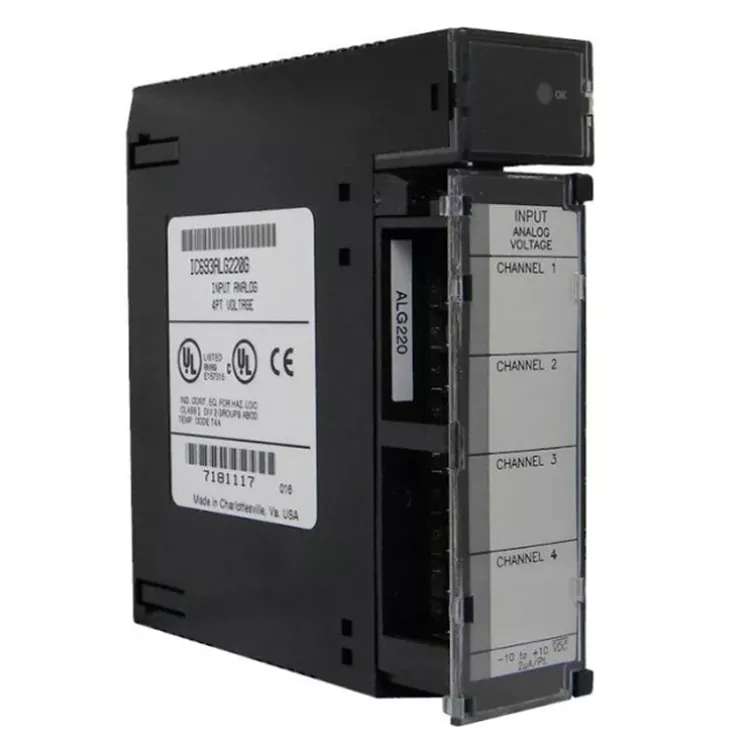

Le GE Fanuc IC693ALG220 est un module d'entrée analogique de type tension à 4 canaux spécialement conçu pour l'automate série 90-30. Il est équipé d'une unité de conversion analogique-numérique de haute précision de 12 bits et d'une conception de filtrage matériel de 17 Hz, permettant à ce module de collecter avec précision les signaux analogiques de tension et de courant provenant des sites industriels.

Ce module présente des avantages tels qu'une haute précision, une haute stabilité et de fortes capacités anti-interférences. Ces caractéristiques le rendent largement utilisé dans des scénarios tels que le génie chimique, les machines, le CVC et les lignes de production automatisées, capables de collecter avec précision divers signaux de détection analogiques industriels tels que la pression, le niveau de liquide, la température, le déplacement et le retour de fréquence, et de répondre aux besoins de surveillance des signaux de la plupart des systèmes d'automatisation de petite et moyenne taille.

Si vous avez besoin d'une solution d'acquisition de quantités analogiques industrielles haute densité mature et fiable, veuillez contacter Feimu Technology. Nous avons les marchandises en stock et pouvons vous les fournir.

Avantages du produit

Le GE Fanuc IC693ALG220, en tant que module d'entrée analogique de type tension à 4 canaux, présente les avantages suivants :

1. Haute stabilité : il dispose d'une isolation électrique de 1 500 V CA, résistant efficacement aux boucles de terre et aux interférences de surtension ; il est conforme aux normes industrielles CEM et sismiques, prend en charge un fonctionnement à large température et convient aux environnements industriels complexes et difficiles.

2. Compatibilité étendue : il est équipé d'un ADC 12 bits pour une conversion analogique-numérique de haute précision, dispose d'un filtrage matériel intégré, résiste aux interférences haute fréquence et possède une excellente linéarité ; il prend en charge les signaux de tension de -10 V à +10 V, et la résistance externe peut être compatible avec les émetteurs universels 4-20 mA, adaptés à la plupart des scénarios d'acquisition de quantités analogiques industrielles.

3. Aucun souci de remplacement : il dispose d'une riche documentation technique et de cas d'application, adaptés à la réparation d'anciens équipements, aux mises à niveau du système et aux scénarios de remplacement de pièces de rechange, avec une praticité extrêmement forte.

4. Compatibilité élevée : il est compatible avec les automates de la série GE 90-30, avec un faible encombrement par emplacement, l'étalonnage en usine est sans débogage, la programmation et le câblage sont simples et il peut être rapidement mis en service.

Champs d'application

Dans les sites industriels, l'acquisition de signaux analogiques de divers capteurs est largement utilisée dans des domaines tels que les équipements mécaniques, le génie chimique, le traitement de l'eau, la CVC, les anciens équipements métallurgiques et les lignes de production automatisées.

Il peut collecter des signaux provenant d'émetteurs de pression, de niveau de liquide, de température, de déplacement, de débit, etc., et peut également recevoir des signaux de tension analogiques allant de 10 V à + 10 V provenant de convertisseurs de fréquence et de potentiomètres. Il est largement appliqué dans la surveillance de l'état des équipements, la collecte de données de processus, la surveillance des paramètres de processus et les projets de rénovation d'anciens systèmes d'automatisation pour les pièces de rechange de GE Fanuc IC693ALG220.

Technologie / Processus

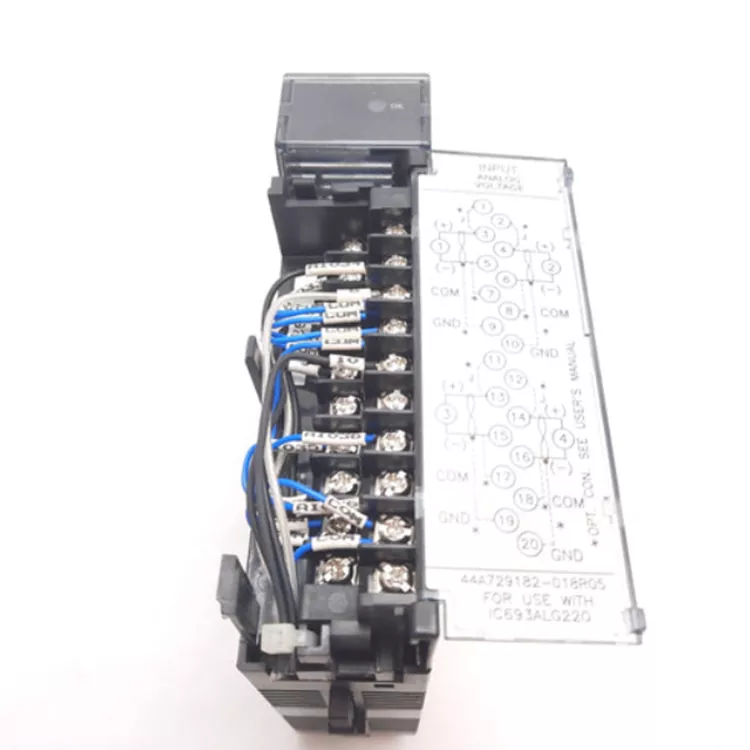

Le GE Fanuc IC693ALG220 est fabriqué à l'aide d'une technologie de carte de qualité industrielle. Il utilise un PCB multicouche capable de résister à des températures élevées et basses, avec un câblage séparé pour les circuits analogiques et numériques et un revêtement anticorrosion à trois couches. Il sélectionne la dérive à basse température et les composants de haute précision, est équipé de circuits de filtrage matériel et a effectué l'étalonnage du point zéro et du gain en usine.

Il est équipé d'un dispositif d'isolation 1 500 VAC pour réaliser une isolation entre le côté signal et le côté logique. Il est également associé à des pinces renforcées et à des bornes à vis pour une résistance aux chocs et un anti-desserrage. L'ensemble de la machine a subi plusieurs tests en usine, notamment des cycles de températures élevées et basses, la résistance à la pression, la précision et la CEM.

Ce produit est un modèle abandonné et ne dispose pas de technologie moderne de montage en surface haute densité. L'acquisition du signal actuel nécessite une résistance externe de 250 Ω.

Paramètres

Ce que fait Feimu

Feimu Technology ne livre pas de modules non testés. Chaque IC693ALG220 passe par le processus de vérification suivant avant de quitter notre entrepôt.

Inspection visuelle : Couleur du panneau vérifiée. Etiquettes vérifiées. Vis du bornier inspectées pour un fonctionnement fluide.

Test de mise sous tension : module installé dans le châssis de test de la série 90-30. Module reconnu par l'automate.

Test des canaux : les 4 canaux testés avec des signaux de tension de ± 10 V. Lectures vérifiées pour l’exactitude.

Test d'isolement : isolation de 1 500 VAC entre le côté terrain et le côté logique vérifiée.

Test des LED : les LED d'état du module sont vérifiées pour leur bon fonctionnement.

Conditionnement : Module placé dans un sachet antistatique. Scellé dans un carton doublé de mousse. Étiqueté avec le numéro de module et la date du test.

FAQ

Q1 : Quelle est la plage de température de fonctionnement ? Peut-il être utilisé dans une armoire haute température ?

Température de fonctionnement : 25 ℃~+70 ℃. La température interne de l'armoire ne doit pas dépasser 70 ℃. Une température excessive entraînera une diminution de la précision de l’échantillonnage.

Q2 : Les canaux sont-ils isolés les uns des autres ?

Il n'y a pas d'isolation entre les canaux. Seuls le côté signal du champ et le côté logique de la carte PLC ont une isolation de 1 500 V CA. Plusieurs canaux partagent un terminal COM commun.

Q3 : Les modules nécessitent-ils des cavaliers de réglage matériel ?

IC693ALG220 n'a pas de cavaliers matériels. Les modes tension et courant sont entièrement obtenus grâce à un câblage externe et des résistances externes. Le corps du module n'a pas de commutateur DIP.

Q4 : Comment les couches de blindage de plusieurs émetteurs sont-elles gérées ? Doivent-ils être mis à la terre aux deux extrémités ou seulement à une extrémité ?

Pour les câbles blindés pour signaux analogiques, il est recommandé de mettre à la terre à une extrémité. La couche de blindage ne doit être mise à la terre que du côté de l'émetteur et la couche de blindage du côté du module doit rester flottante. La mise à la terre aux deux extrémités forme facilement une boucle de masse, provoquant une dérive et une fluctuation des valeurs.
