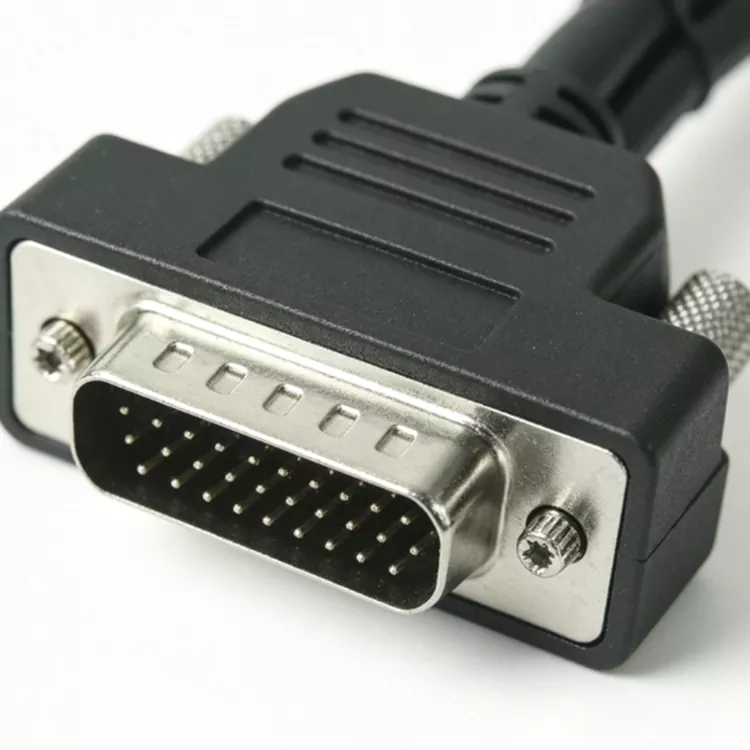

GE Fanuc IC200CBL602

Le GE Fanuc IC200CBL602 fourni par Feimu Technology est un câble de bus d'extension de rack dédié VersaMax PLC. Il est utilisé pour connecter la carte principale VersaMax, le fond de panier d'extension et le module émetteur-récepteur de bus d'E/S distantes afin d'obtenir la transmission du signal du fond de panier PLC et d'étendre les E/S pour plusieurs racks dans l'armoire, avec un mode plug-and-play et aucun câblage requis.

Il est largement utilisé dans les équipements de ligne de transport, les machines de moulage par injection, les équipements d'emballage et les armoires de commande de chaîne de montage, pour séparer le rack principal du processeur et les cartes d'extension d'E/S dispersées. En tant que fournisseur professionnel, nous sommes toujours prêts à répondre à vos demandes.

Paramètres

Avantages technologiques et de processus

La structure interne du câble GE Fanuc IC200CBL602 se compose de plusieurs brins de conducteurs à paire torsadée en cuivre étamé sans oxygène combinés à une couche d'isolation en PP. Il présente une structure de blindage à double couche avec une couche intérieure en feuille d'aluminium et un maillage tressé en cuivre étamé.

La couche externe est une gaine en PVC ignifuge et résistante à l'huile UL94 V0. Les connecteurs aux deux extrémités utilisent des boîtiers autobloquants PBT et des broches plaquées cuivre-or au phosphore.

Une fois les bornes du fil conducteur serties, la queue est intégralement moulée avec une protection tampon. Le processus de production comprend la torsion des fils, l'isolation, le revêtement de blindage, l'extrusion de la gaine, la coupe à longueur fixe, le traitement des terminaux, le moulage par injection, ainsi que la conductivité, la résistance à la pression, la fatigue, etc. pour l'inspection finale.

Cette série de câbles ne diffère que par les spécifications de longueur. L'ensemble du processus est conçu pour résister aux interférences électromagnétiques industrielles, s'adapter aux conditions de vibration, garantir une communication stable du bus de fond de panier et empêcher le desserrage des fiches, la rupture des fils internes et d'autres défauts.

Application principale

Connecte la plaque de base principale de VersaMax à la plaque de base d'extension E/S, transmet les signaux du bus de fond de panier et étend les points des modules d'entrée/sortie PLC ; Connecte en série plusieurs bases d'emplacement pour obtenir une interaction de données entre le processeur, l'alimentation et les modules de quantité numérique/analogique ; Utilisé pour le câblage entre le module d'envoi ETM et le module de réception ERM, afin de créer une communication de fond de panier distant divisée au sein de l'armoire de commande ; Installe séparément le cadre principal du processeur et la plaque de base d'E/S placées ailleurs pour éviter les zones d'interférence des convertisseurs de fréquence et des lignes électriques, ce qui est la principale application du GE Fanuc IC200CBL602.

FAQ

Q1 : Peut-il être utilisé avec des appareils tiers ?

Il s'agit d'un câble dédié spécialement conçu pour la série VersaMax. Bien qu'il soit utilisé pour les connexions industrielles standards, pour garantir la compatibilité et la fiabilité, il est recommandé de l'utiliser uniquement au sein du système VersaMax.

Q2 : Le câble est-il blindé ?

Oui. Son intérieur adopte une structure à double blindage, qui peut résister efficacement aux interférences électromagnétiques (EMI) courantes et aux interférences de l'onduleur dans les environnements industriels, garantissant ainsi la stabilité de la transmission des données.

Q3 : Le câble prend-il en charge le branchement à chaud ?

En tant que câble de connexion clé au sein du système, il est recommandé de l'installer ou de le retirer lorsque l'alimentation est coupée pour éviter tout impact potentiel sur l'équipement ou les signaux.

Vérification de l'authenticité du produit

Les câbles GE Fanuc IC200CBL602 sont généralement contrefaits avec des matériaux de qualité inférieure. Utilisez ces contrôles pour vérifier l’authenticité.

Qualité du connecteur : les connecteurs authentiques ont des surfaces lisses et sans bavures avec un clic de verrouillage distinct. Les contrefaçons présentent souvent des bords rugueux ou des mécanismes de verrouillage faibles.

Gaine de câble : les câbles authentiques ont une gaine uniforme en PVC ignifuge UL94 V0 avec la marque claire GE Fanuc. Les contrefaçons utilisent souvent du PVC bon marché et sujet aux fissures.

Blindage : Les câbles d'origine ont un blindage double couche (feuille d'aluminium + tresse de cuivre étamé). Les contrefaçons sont souvent peu ou pas protégées.

Soulagement de traction : les câbles d'origine sont dotés d'un serre-câble moulé robuste aux deux extrémités du connecteur. Les contrefaçons ont souvent une décharge de traction faible ou manquante.

Flexibilité du câble : les câbles authentiques sont flexibles mais durables grâce à leur construction à paires torsadées. Les contrefaçons semblent souvent rigides ou trop cassantes.

Test avant expédition

Feimu Technology ne livre pas de câbles non testés. Chaque IC200CBL602 passe par le processus de vérification suivant avant de quitter notre entrepôt.

Contrôle visuel : la gaine du câble est vérifiée pour déceler tout dommage. Connecteurs inspectés pour détecter les broches pliées ou les fissures. Soulagement de traction moulé vérifié.

Test de continuité : tous les conducteurs sont testés pour la continuité. Pas de circuits ouverts ni de courts-circuits.

Test d'ajustement des connecteurs : connecteurs testés pour une insertion et un verrouillage corrects avec les modules VersaMax.

Test de blindage : efficacité du blindage vérifiée par rapport aux exigences EMI standard.

Emballage : Câble enroulé correctement. Scellé dans un sac antistatique. Étiqueté avec le numéro de modèle et la date du test.

Remarques à retenir

Il convient de noter que lors de l'installation du GE Fanuc IC200CBL602, il doit être tenu à l'écart du convertisseur de fréquence, des lignes d'alimentation et des lignes de relais haute tension pour éviter de fortes interférences électromagnétiques. Les connecteurs doivent être entièrement insérés et verrouillés avec le clip. Un mauvais contact du bus peut provoquer une déconnexion des E/S et des erreurs de module.

Les câbles doivent éviter une compression à long terme et une flexion brutale. Le rayon de courbure lors de l'installation doit être conforme aux normes, et il est uniquement utilisé pour le bus dédié du fond de panier VersaMax et ne peut pas être utilisé comme câble de port série de communication commun. Il ne convient qu'aux armoires de commande industrielles ordinaires et n'est pas pris en charge pour une utilisation directe dans des zones antidéflagrantes à haut risque.
